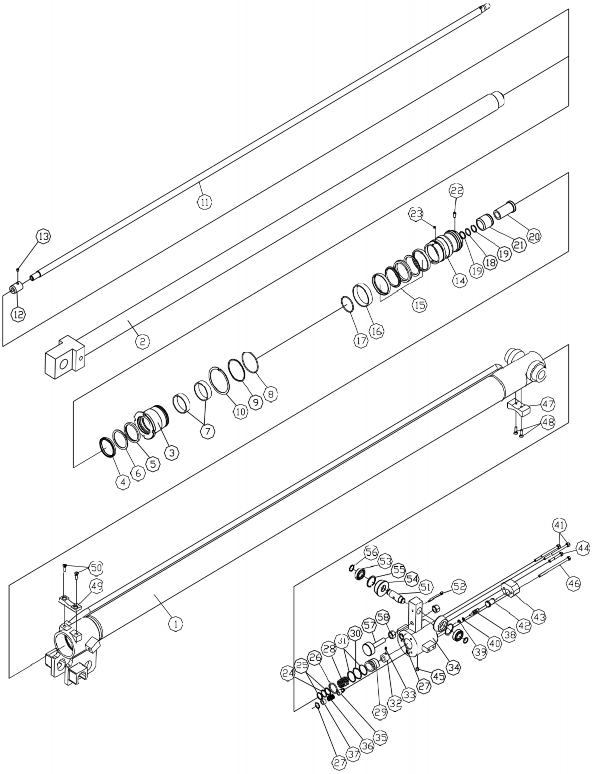

Dong Yang 1506 цилиндр секции 2
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
H30315402 |
цилиндр в сборе |
1 |
D65XD76X |
|
|
2 |
H20271000 |
шток |
1 |
D50XL2737 |
|
|
3 |
H70954700 |
кольцо |
1 |
1BP18 |
|
|
4 |
H70743500 |
опорное кольцо |
2 |
D18XD22XT1.25 |
|
|
5 |
H70725000 |
кольцо |
1 |
D28XD33 |
|
|
6 |
H70954400 |
кольцо |
2 |
1BP14 |
|
|
7 |
H70653300 |
кольцо |
2 |
PT1/8XL7 |
|
|
8 |
H70126002 |
пружина |
1 |
D2.5XD23.5XL56 |
|
|
9 |
H20137900 |
кольцо |
1 |
D32.2XD18.5XL30 |
|
|
10 |
H70382301 |
стопорная гайка |
1 |
D23XM17XL21 |
|
|
11 |
H70650700 |
винт |
1 |
M5XP0.8XL4 |
|
|
12 |
H30329400 |
клапан |
1 |
D23.5XM17X |
|
|
13 |
H70362700 |
штырь |
1 |
M5XP0.8XL4 |
|
|
14 |
H70754000 |
подшипник |
2 |
||
|
15 |
H70371700 |
направляющая |
2 |
D70XL16.85 |
|
|
16 |
H70769300 |
стопорное кольцо |
2 |
CH-D32_1 |
|
|
17 |
H70767800 |
стопорное кольцо |
2 |
CS-D15_1 |
|
|
18 |
H70659000 |
пружина |
2 |
5AW28 |
|
|
19 |
H70643800 |
винт под шестигранник |
2 |
M8XP1.25XL95 |
|
|
20 |
H70643900 |
винт под шестигранник |
1 |
M8XP1.25XL110 |
|
|
21 |
H70362904 |
ползунок |
1 |
W30 XW60X W17 |
|
|
22 |
H70650200 |
винт |
4 |
M8XP1.25XL16 |
|
|
23 |
H70367902 |
ползунок |
1 |
W20XW70XW8.5 |
|
|
24 |
H70379002 |
болт |
1 |
D55XM12XL80 |
|
| 25 | H70655000 | гайка | 2 | M12XP1.75XH10 |
