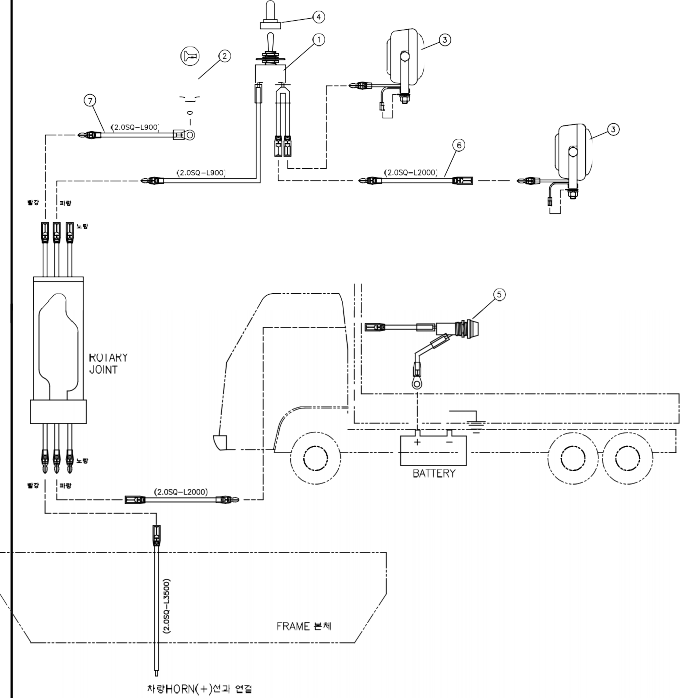

Dong Yang 1506 схема электрики
3-1
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
|||||
|
2 |
S306233A |
кнопка S/W |
2 |
||
|
3 |
S300644A |
индикация |
2 |
||
|
4 |
S305519A |
тумблер S/W |
1 |
||
|
5 |
S306235A |
предохранитель |
1 |
||
|
6 |
S305520A |
кабель |
2 |
L7000 |
|
|
7 |
W306866A |
кабель |
1 |
2.0SQ,WL-1,L6500 |
|
|
8 |
7002996 |
блок |
1 |
ST750036-2,3.96T |
|
|
9 |
7002620 |
патрон |
2 |
ST730018-2,3.96T |
|
|
10 |
7002425 |
разъем |
1 |
3.96T |
|
|
11 |
W307932A |
разъем |
2 |
3.96T |
|
|
12 |
7002987 |
терминал |
2 |
2.0-3.0S TYPE |
