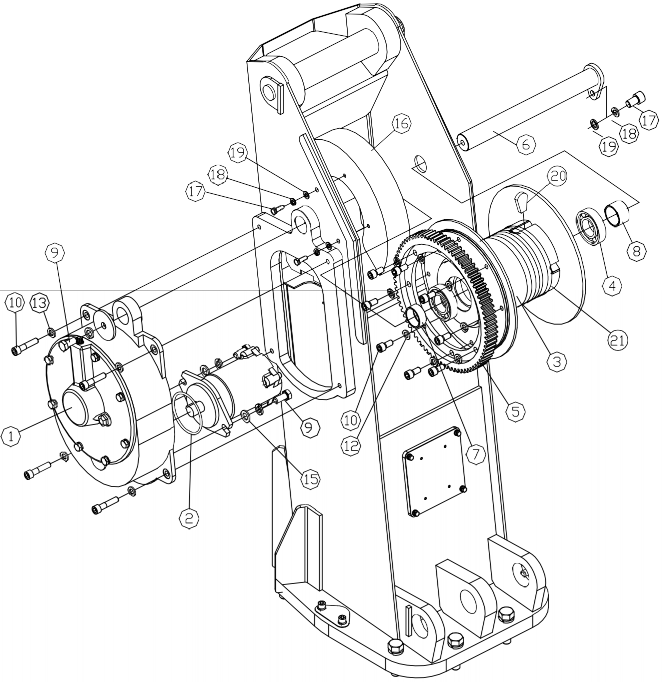

Dong Yang 1506 лебедка
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S305772A |
редуктор лебедки |
1 |
||
|
2 |
S305236A |
прокладка |
1 |
||
|
3 |
S305773A |
барабан в сборе |
1 |
||
|
4 |
W306822A |
подшипник |
2 |
6208ZZ |
|
|
5 |
S305774A |
зубчатое колесо |
1 |
||
|
6 |
S305775A |
ось |
1 |
D40XL334 |
|
|
7 |
S305777A |
проставочное кольцо |
1 |
D48.6XL16 |
|
|
8 |
7002235 |
болт(ZNC) |
2 |
M12xP1.75xL30 |
|
|
9 |
7002932 |
болт под шестигранник |
4 |
M12xP1.75xL55 |
|
|
10 |
7002920 |
болт под шестигранник |
8 |
M12xP1.75xL25 |
|
|
11 |
7002868 |
болт под шестигранник |
1 |
M8xP1.25xL12 |
|
|
12 |
7003111 |
шайба пружинная |
14 |
D12.2xD21.5xT3 |
|
|
13 |
7003110 |
шайба пружинная |
1 |
D8.2xD15.4xT2 |
|
|
14 |
7003073 |
шайба |
2 |
D14xD24xT2.3 |
|
|
15 |
S305778A |
проставочное кольцо |
1 |
D48.6XL5 |
|
|
16 |
S308141A |
крышка барабана |
1 |
T1.0 |
|
|
17 |
7002317 |
болт |
2 |
M8XP1.25XL20 |
|
|
18 |
7003093 |
пружина |
2 |
M8 |
|
|
19 |
7003070 |
шайба |
2 |
M8 |
|
|
20 |
S305108A |
клин |
1 |
30X45XT10 |
|
|
21 |
S305764A |
канат (трос) |
2 |
D10XL90000 |
