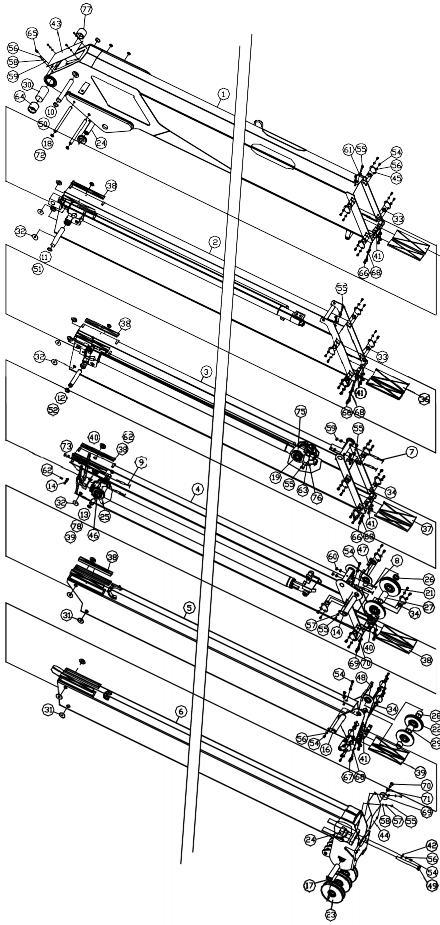

Dong Yang 1926 стрела
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S201066A |
1 секция стрелы в сборе |
1 |
||
|
2 |
S201071A |
2 секция стрелы в сборе |
1 |
||
|
3 |
S201073A |
3 секция стрелы в сборе |
1 |
||
|
4 |
S201076A |
4 секция стрелы в сборе |
1 |
||
|
5 |
S201059A |
5 секция стрелы в сборе |
1 |
||
|
6 |
S201060A |
6 секция стрелы в сборе |
1 |
||
|
7 |
S307098A |
трос выдвижения |
1 |
Ø10XL8370 |
|
|
8 |
S307099A |
трос выдвижения |
1 |
Ø9xL8390 |
|
|
9 |
S307101A |
трос втягивания |
1 |
Ø9xL21560 |
|
|
10 |
S307272A |
палец (A) |
1 |
Ø35XL278 |
|
|
11 |
S307273A |
палец (B) |
1 |
Ø35XL215 |
|
|
12 |
S307274A |
палец (C) |
1 |
Ø30XL211.5 |
|
|
13 |
S307275A |
штырь |
2 |
Ø28XL46 |
|
|
14 |
S307155A |
штырь |
2 |
Ø50XL24 |
|
|
15 |
S307278A |
штырь |
1 |
Ø40XL212 |
|
|
16 |
S307279A |
штырь |
1 |
Ø40XL198 |
|
|
17 |
S307121A |
штырь |
1 |
Ø40XL160 |
|
|
18 |
S307281A |
штырь |
2 |
Ø20X297 |
|
|
19 |
S305301A |
ролик (A) |
4 |
Ø108XL16 |
|
|
20 |
S305304A |
ролик (B) |
2 |
Ø190XL23 |
|
|
21 |
S305307A |
ролик (C) |
2 |
Ø160XL18 |
|
|
22 |
S307102A |
ролик |
3 |
Ø190XL38 |
|
|
23 |
S305312A |
ролик втягивания |
1 |
Ø140XØ128XL16 |
|
|
24 |
S307282A |
ролик |
2 |
Ø40XL235 |
|
|
25 |
S305341A |
ролик |
1 |
Ø72XL18 |
|
|
26 |
S307283A |
проставочное кольцо |
2 |
Ø48.6XL10 |
|
|
27 |
S307284A |
проставочное кольцо |
1 |
Ø48.6XL115 |
|
|
28 |
S307285A |
проставочное кольцо |
2 |
Ø48.6XL28.5 |
|
|
29 |
S307286A |
проставочное кольцо |
1 |
Ø48.6XL74 |
|
|
30 |
S307288A |
проставочное кольцо |
1 |
Ø65.5XL139 |
|
|
31 |
7003673 |
подушка |
8 |
Ø30X3.5 |
|
|
32 |
7003672 |
подушка |
12 |
Ø32X9TX4T |
|
|
33 |
7003671 |
подушка |
8 |
Ø32XL14 |
|
|
34 |
7004261 |
подушка (A) |
12 |
Ø32XL13 |
|
|
35 |
7004251 |
подушка |
4 |
40X160XT10 |
|
|
36 |
7004250 |
подушка |
2 |
40X160XT8.7 |
|
|
37 |
7004249 |
подушка |
4 |
35X160XT9 |
|
|
38 |
7004248 |
подушка |
10 |
35X160XT9 |
|
|
39 |
7004662 |
проставочное кольцо |
2 |
Ø60XØ45XT4.5 |
|
|
40 |
S307178A |
проставочное кольцо |
2 |
Ø60XØ45XT3.2 |
|
|
41 |
S305328A |
ограничитель (C) |
10 |
65X25XT9 |
|
|
42 |
S305107A |
ограничитель (D) |
1 |
20X40XT4.5 |
|
|
43 |
S305329A |
крышка (A) |
1 |
170X360XT1 |
|
|
44 |
S307156A |
крышка (B) |
1 |
163X280XT1 |
|
|
45 |
S305347A |
пластина |
20 |
50X80XT6 |
|
|
46 |
S307157A |
пластина |
2 |
Ø60XØ28XT3.2 |
|
|
47 |
S307302A |
пластина |
2 |
60X75XT9 |
|
|
48 |
S307303A |
пластина |
2 |
70X65XT9 |
|
|
49 |
S305106A |
болт |
1 |
M20XP2.5XL300 |
|
|
50 |
7002693 |
стопорное кольцо |
2 |
STW-35(ZN) |
|
|
51 |
7002715 |
стопорное кольцо |
2 |
RTW-35(ZN) |
|
|
52 |
7002690 |
стопорное кольцо |
2 |
STW-30(ZN) |
|
|
53 |
7002909 |
болт(ZN) |
6 |
M10XL40 |
|
|
54 |
7002868 |
болт(ZN) |
43 |
M8XL12 |
|
|
55 |
7002301 |
болт под шестигранник |
12 |
M6XL10/8.8 |
|
|
56 |
7003110 |
пружинная шайба |
43 |
M8 |
|
|
57 |
7003109 |
пружинная шайба |
8 |
M6 |
|
|
58 |
7003056 |
шайба |
8 |
M6 |
|
|
59 |
S308878A |
гайка |
4 |
M16 |
|
|
60 |
S308877A |
гайка |
4 |
M18 |
|
|
61 |
7002500 |
гайка |
6 |
M10 |
|
|
62 |
S307166A |
штырь |
2 |
Ø40XL33 |
|
|
63 |
S307158A |
поддерживающий цилиндр |
1 |
||
|
64 |
S307070A |
втулка |
2 |
Ø66XØ60XL60 |
|
|
65 |
7002479 |
смазочный ниппель |
1 |
A-PT1/8 |
|
|
66 |
7002900 |
болт(ZN) |
8 |
M10X20 |
|
|
67 |
7002898 |
болт(ZN) |
12 |
M10X16 |
|
|
68 |
7003111 |
пружинная шайба |
24 |
M10 |
|
|
69 |
S305731A |
пластина |
1 |
Ø15XØ70XT6 |
|
|
70 |
7002243 |
болт(ZN) |
1 |
M14XL30-/10.9 |
|
|
71 |
7003113 |
пружинная шайба |
1 |
M14 |
|
|
72 |
7002678 |
стопорное кольцо |
4 |
STW-20(ZN) |
|
|
73 |
7002874 |
болт(ZN) |
4 |
M8XL20 |
|
|
74 |
7002710 |
стопорное кольцо |
2 |
RTW-28(ZN) |
|
|
75 |
S307168A |
направляющий ролик |
1 |
||
|
76 |
S307174A |
пластина |
1 |
||
|
77 |
S307322A |
проставка |
2 |
65X25XT1.2 |
