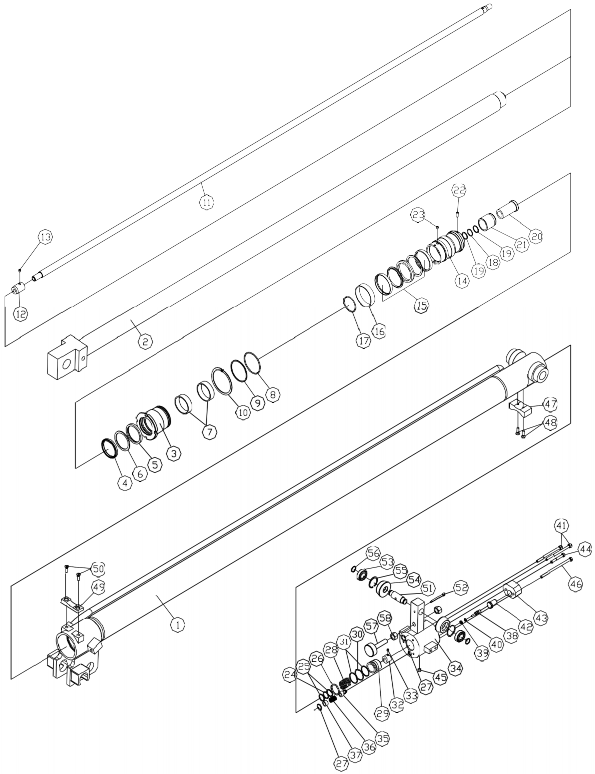

Dong Yang 1926 цилиндр стрелы выдвижения 2
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
H30323600 |
цилиндр в сборе |
1 |
||
|
2 |
H30316700 |
шток в сборе |
1 |
||
|
3 |
H70345700 |
крышка штока |
1 |
D86XD55.5XL70 |
|
|
4 |
H70700100 |
грязеудалитель |
1 |
LBH55X63X5 |
|
|
5 |
H70693500 |
кольцо |
1 |
USH55X65X6 |
|
|
6 |
H70739900 |
пружинное кольцо |
1 |
D55XD65XT3 |
|
|
7 |
H70711900 |
кольцо |
2 |
D55XD60XW14.8 |
|
|
8 |
H70728500 |
кольцо |
1 |
1BG65 |
|
|
9 |
H70746200 |
пружинное кольцо |
1 |
D65XD70XT1.25 |
|
|
10 |
H70345800 |
шайба |
1 |
D87XD75XT1.6 |
|
|
11 |
H40260100 |
втягивание |
1 |
D18XD12XL3298 |
|
|
12 |
H70382201 |
гайка |
1 |
D23.5XM17XL32 |
|
|
13 |
H70650700 |
винт |
1 |
M6XP1XL4 |
|
|
14 |
H70362101 |
прокладка |
1 |
D63XD55.5XL101 |
|
|
15 |
H70379400 |
клапан |
1 |
D69XD18XL115 |
|
|
16 |
H70672800 |
уплотнение |
1 |
70X54X20.5X3.1 |
|
|
17 |
H70059700 |
кольцо |
1 |
D70XD65XW15 |
|
|
18 |
H70717200 |
кольцо |
1 |
1BP32 |
|
|
19 |
H70725800 |
кольцо |
1 |
1BP18 |
|
|
20 |
H70743500 |
пружинное кольцо |
2 |
D18XD22XT1.25 |
|
|
21 |
H70345302 |
подушка |
1 |
D35XD19XL60.6 |
|
|
22 |
H70345101 |
подушка |
1 |
D37XD29XL38 |
|
|
23 |
H70650800 |
винт |
1 |
M6XP1XL5 |
|
|
24 |
H70651000 |
винт |
1 |
M6XP1XL8 |
|
|
25 |
H70725800 |
кольцо |
1 |
1BP18 |
|
|
26 |
H70743500 |
пружинное кольцо |
2 |
D18XD22XT1.25 |
|
|
27 |
H70725000 |
кольцо |
1 |
D28XD33 |
|
|
28 |
H70725500 |
кольцо |
2 |
1BP14 |
|
|
29 |
H70126002 |
пружина |
1 |
D2.5XD23.5XL56 |
|
|
30 |
H70126102 |
клапан |
1 |
D32.2XD18.5XL30 |
|
|
31 |
H70725000 |
кольцо |
1 |
D28XD33 |
|
|
32 |
H70055600 |
пружинное кольцо |
2 |
D28XD32XT1.25 |
|
|
33 |
H70382301 |
гайка |
1 |
D23XM17XL21 |
|
|
34 |
H70650700 |
винт |
1 |
M5XP0.8XL4 |
|
|
35 |
H70387701 |
корпус клапана |
1 |
D80XL80 |
|
|
36 |
H70371400 |
клапан |
1 |
D14XL26.5 |
|
|
37 |
H70380500 |
пружина |
1 |
D1.5XD13XL30 |
|
|
38 |
H70380401 |
проставка |
1 |
D8.5XD13.5XL9 |
|
|
39 |
H70371300 |
бобина |
1 |
D9XL37 |
|
|
40 |
H70725100 |
кольцо |
1 |
1BP6 |
|
|
41 |
H70743000 |
пружинное цольцо |
1 |
D6XD9XT1.25 |
|
|
42 |
H70643800 |
болт |
2 |
M8XP1.25XL95 |
|
|
43 |
H70371800 |
направляющая |
1 |
D19XL26 |
|
|
44 |
H70382100 |
кронштейн |
1 |
W29XW80XW25 |
|
|
45 |
H70642900 |
болт |
1 |
M8XP1.25XL35 |
|
|
46 |
H70643900 |
болт |
1 |
M8XP1.25XL110 |
|
|
47 |
H70653300 |
затычка |
1 |
PT1/8XL7 |
|
|
48 |
H70387600 |
ползун |
1 |
W80XW65XW18 |
|
|
49 |
H70650200 |
винт |
2 |
M8XP1.25XL16 |
|
|
50 |
H70387500 |
ползун |
1 |
W30XW60XW18 |
|
|
51 |
H70650200 |
винт |
2 |
M8XP1.25XL16 |
|
|
25 |
H70743500 |
пружинное кольцо |
2 |
D18XD22XT1.25 |
|
|
26 |
H70725000 |
кольцо |
1 |
D28XD33 |
|
|
27 |
H70725500 |
кольцо |
2 |
1BG14 |
|
|
28 |
H70126002 |
пружина |
1 |
D2.5XD23.5XL56 |
|
|
29 |
H70126102 |
клапан |
1 |
D32.2XD18.5XL30 |
|
|
30 |
H70725000 |
кольцо |
1 |
D28XD33 |
|
|
31 |
H70055600 |
пружинное кольцо |
2 |
D28XD32XT1.25 |
|
|
32 |
H70382301 |
гайка |
1 |
D23XM17XL21 |
|
|
33 |
H70650700 |
винт |
1 |
M6XP1XL4 |
|
|
34 |
H30311902 |
клапан |
1 |
D80XL80 |
|
|
35 |
H70371400 |
V/V проверка |
1 |
14LX26.5 |
|
|
36 |
H70380500 |
пружина |
1 |
D1.5XD13XL30 |
|
|
37 |
H70380401 |
проставка |
1 |
D8.5XD13.5XL9 |
|
|
38 |
H70371300 |
бобина |
1 |
D9XL37 |
|
|
39 |
H70725100 |
кольцо |
1 |
1BP6 |
|
|
40 |
H70743000 |
пружинное кольцо |
1 |
D6XD9XT1.25 |
|
|
41 |
H70643800 |
болт |
2 |
M8XP1.25XL95 |
|
|
42 |
H70371800 |
направляющая |
1 |
D19XL26 |
|
|
43 |
H70382100 |
кронштейн |
1 |
W29XW80XW25 |
|
|
44 |
H70642900 |
болт |
1 |
M8XP1.25XL35 |
|
|
45 |
H70653300 |
затычка |
1 |
PT1/8 |
|
|
46 |
H70643900 |
болт |
1 |
M8XP1.25XL110 |
|
|
47 |
H70381501 |
скользун |
1 |
W17XW30XW60 |
|
|
48 |
H70650200 |
винт |
2 |
M6XP1XL14 |
|
|
49 |
H70381401 |
скользун |
1 |
W20XW70XW10 |
|
|
50 |
H70650200 |
винт |
2 |
M8XP1.25XL16 |
|
|
51 |
H70362700 |
штырь |
1 |
D19XL60 |
|
|
52 |
H70659000 |
пружина |
1 |
5AW28 |
|
|
53 |
H70754000 |
подшипник |
2 |
6002ZZ |
|
|
54 |
H70371700 |
направляющий ролик |
2 |
D70XL16.85 |
|
|
55 |
H70769300 |
стопорное коьцо |
2 |
CH-D32 |
|
|
56 |
H70767800 |
стопорное кольцо |
2 |
CH-D15 |
|
|
57 |
H70379002 |
болт |
1 |
D40XM12XL80 |
|
|
58 |
H70655000 |
гайка |
2 |
M12XP1.75XH10 |
