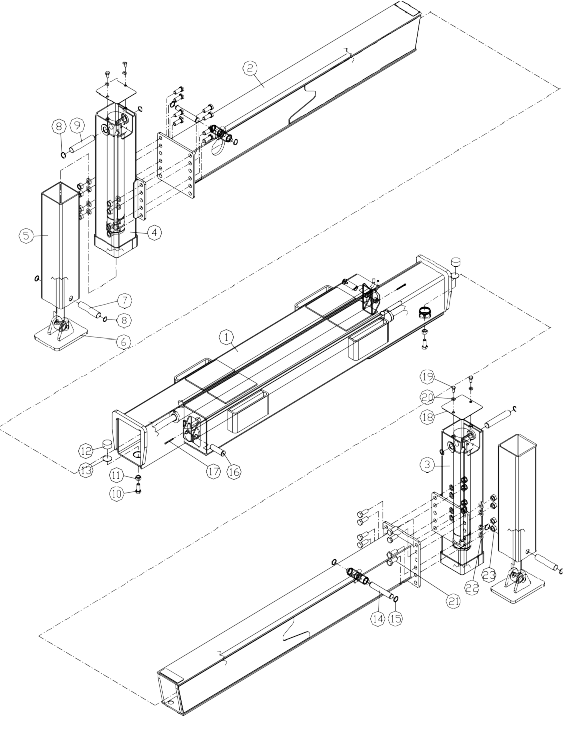

Dong Yang 1926 рама аутригеров
5-1
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S201626A |
корпус аутригера выдвижная |
1 |
||
|
2 |
S201311A |
корпус аутригера выдвижная |
2 |
||
|
3 |
S201312A |
корпус внешний аутригера опускной правый |
1 |
||
|
4 |
S201313A |
корпус внешний аутригера опускной левый |
1 |
||
|
5 |
S200534A |
корпус снутренний аутригера опускной |
2 |
||
|
6 |
S201310A |
ножка аутригера подвижная |
2 |
||
|
7 |
S303538A |
палец |
2 |
D25XL117 |
|
|
8 |
7002708 |
стопорное кольцо |
8 |
RTW-25(Zn) |
|
|
9 |
S303541A |
палец |
2 |
D25XL135 |
|
|
10 |
7002354 |
болт |
2 |
M14XP2XL35 |
|
|
11 |
7002539 |
гайка |
2 |
M14 |
|
|
12 |
S305323A |
подушка (C) |
2 |
D40XL21 |
|
|
13 |
S305524A |
пластина |
2 |
T1.6 |
|
|
14 |
S303542A |
палец |
2 |
D22-L132 |
|
|
15 |
7002680 |
стопорное кольцо |
4 |
STW-22(Zn) |
|
|
16 |
S305523A |
палец |
2 |
D22XL75 |
|
|
17 |
7004252 |
шплинт |
2 |
D5xL40 |
|
|
18 |
S308068A |
крышка |
2 |
T2X134X134 |
|
|
19 |
7002327 |
болт |
4 |
M10XP1.5XL10 |
|
|
20 |
7003111 |
пружинная шайба |
4 |
D10.2XD18.4XT2.5 |
|
|
21 |
7002246 |
болт(ZNC) |
16 |
M16XP2XL40 |
|
|
22 |
7003114 |
шайба пружинная |
16 |
M16.2XD28XT4 |
|
|
23 |
S308877A |
гайка |
16 |
M16XP2.0XH13 |
|
|
24 |
7002877 |
болт (ZN) |
4 |
M8XL30 |
|
|
25 |
7004232 |
подушка (B) |
4 |
40XL7 |
|
|
26 |
S305149A |
цилиндр опускания аутригера |
2 |
Ø65XØ35XST410 |
|
|
27 |
S305151A |
цилиндр выдвижения аутригера |
2 |
Ø40XØ25XST1100(RR) |
|
|
28 |
S305147A |
гидрозамок аутригера |
2 |
REAR |
|
|
29 |
S306540A |
гидравлический шланг |
4 |
PT1/4XPF1/4 |
|
|
30 |
S302222A |
адаптер 90° |
4 |
PF1/4XPF1/4XL2350 |
