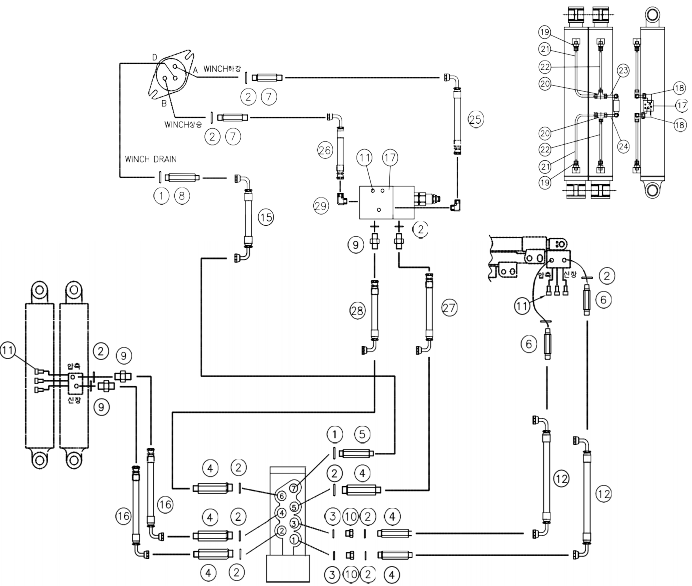

Dong Yang 1926 схема гидравлики 4
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
7002628 |
кольцо |
2 |
1AP14 |
|
|
2 |
7002630 |
кольцо |
12 |
1AP18 |
|
|
3 |
7002634 |
кольцо |
2 |
1AP24 |
|
|
4 |
S305595A |
адаптер |
6 |
PF3/4-PF3/4XL136 |
|
|
5 |
S305133A |
адаптер |
1 |
PF3/8(O)-PF3/8(H)xL109 |
|
|
6 |
S307618A |
адаптер |
2 |
PF1/2(O)-PF1/2(H)xL160 |
|
|
7 |
S306511A |
адаптер |
2 |
PF1/2-PF3/8(H)XL176 |
|
|
8 |
S306524A |
адаптер |
1 |
PF3/8(O)-PF3/8(H)xL216 |
|
|
9 |
S300189A |
резьбовая втулка |
2 |
PF1/2(O) |
|
|
10 |
S307628A |
адаптер |
2 |
PF1/2(O)-PF1/2XL160 |
|
|
11 |
7002884 |
адаптер |
9 |
PF1/2-PF1/2XL225 |
|
|
12 |
S307629A |
адаптер |
2 |
PF3/8-PF3/8XL216 |
|
|
13 |
|||||
|
14 |
|||||
|
15 |
S307633A |
шланг гидравлический |
1 |
PF3/8-PF3/8xL500 |
|
|
16 |
S300488A |
шланг гидравлический |
2 |
PF1/2-PF1/2xL620 |
|
|
17 |
S307668A |
гидрозамок |
2 |
||
|
18 |
S307669A |
адаптер 90° |
1 |
PF3/4-PF3/4XL1750 |
|
|
19 |
S307670A |
адаптер папа |
4 |
PF1/2-Ø12(BOM12-04G) |
|
|
20 |
S307671A |
тройник гидравлический |
2 |
12-Ø12(BT-12) |
|
|
21 |
S307672A |
труба гидравлическая |
3 |
12xT1.5 |
|
|
22 |
S307673A |
труба гидравлическая |
2 |
12xT1.5 |
|
|
23 |
S307674A |
труба гидравлическая |
1 |
12xT1.5 |
|
|
24 |
S307675A |
труба гидравлическая |
1 |
12xT1.5 |
|
|
25 |
S311067A |
шланг гидравлический |
1 |
PF1/2(90-L)XPF1/2X230 |
|
|
26 |
S311068A |
шланг гидравлический |
1 |
PF1/2(90-L)XPF1/2X200 |
|
|
27 |
S311069A |
шланг гидравлический |
1 |
PF1/2(90)XPF1/2XL240 |
|
|
28 |
S311070A |
шланг гидравлический |
1 |
PF1/2(90)XPF1/2XL210 |
|
|
29 |
7004357 |
колено |
2 |
PF1/2(H)XPT1/2 |
