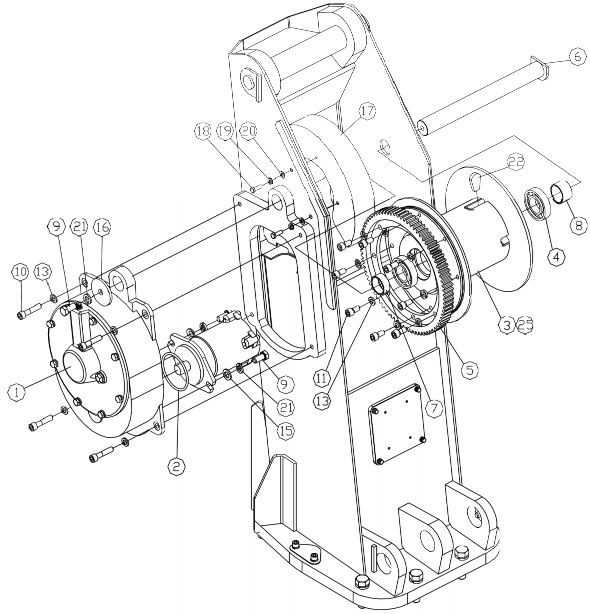

Dong Yang 1926 лебедка
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S201332A |
редуктор лебедки в сборе |
1 |
7TON |
|
|
2 |
7002656 |
кольцо |
1 |
1AG100 |
|
|
3 |
S201334A |
барабан |
1 |
||
|
4 |
W306822A |
подшипник |
2 |
#6208ZZ |
|
|
5 |
S308136A |
зубчатый венец |
1 |
79T,M=4 |
|
|
6 |
S308137A |
штырь |
1 |
D40XL482 |
|
|
7 |
S308138A |
проставка |
1 |
D48.6XL20 |
|
|
8 |
S308140A |
проставка |
1 |
D48.6XL30 |
|
|
9 |
S308825A |
болт |
3 |
M14XP2XL30 |
|
|
10 |
7002932 |
винт под шестигранник |
4 |
M12XL55(Zn) |
|
|
11 |
7002920 |
винт под шестигранник |
8 |
M12XL25(Zn) |
|
|
12 |
|||||
|
13 |
7003112 |
шайба пружинная |
12 |
D12.2XD21.5XT3 |
|
|
14 |
7003111 |
шайба пружинная |
1 |
M10 |
|
|
15 |
7003080 |
шайба |
2 |
D28XD16XT3.2 |
|
|
16 |
S305731A |
пластина |
1 |
T6XD15XD70 |
|
|
17 |
S308141A |
крышка барабана |
1 |
||
|
18 |
7002317 |
болт |
2 |
M8XP1.25XL20 |
|
|
19 |
7003110 |
пружинная шайба |
2 |
M8 |
|
|
20 |
7003070 |
шайба |
2 |
M8 |
|
|
21 |
7003113 |
пружинная шайба |
3 |
M14 |
|
|
22 |
S305108A |
клин |
1 |
T10X30X45 |
|
|
23 |
S308096A |
канат (трос) |
2 |
D10XL100000 |
