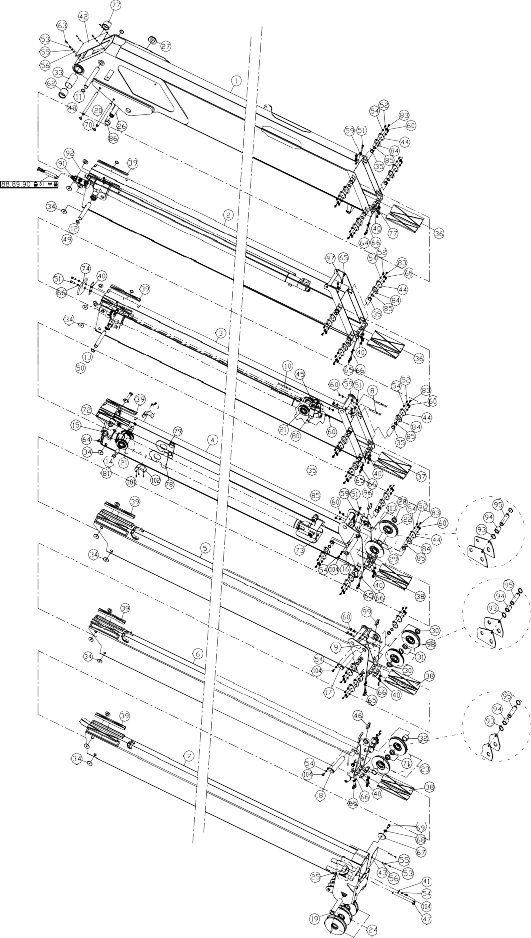

Dong Yang 2036 стрела 2
| № | номер детали | описание | кол-во | характеристики | ||
|---|---|---|---|---|---|---|
|
1 |
S206008B |
1 секция в сборе |
1 |
*S201498F |
||
|
2 |
S206012A |
2 секция в сборе |
1 |
|||
|
3 |
S206015A |
3 секция в сборе |
1 |
|||
|
4 |
S206198A |
4 секция в сборе |
1 |
|||
|
5 |
S206201A |
5 секция в сборе |
1 |
|||
|
6 |
S206204A |
6 секция в сборе |
1 |
|||
|
7 |
S206207A |
7 секция в сборе |
1 |
|||
|
8 |
S307323A |
трос выдвижения |
1 |
Ø12XL8370 |
||
|
9 |
S307099A |
трос выдвижения |
1 |
Ø9XL8390 |
||
|
10 |
S307271A |
трос втягивания |
1 |
Ø9XL28570 |
||
|
11 |
S308239A |
палец |
1 |
Ø35XL291 |
||
|
12 |
S308240B |
палец |
1 |
Ø35XL229 |
||
|
13 |
S308241B |
палец |
1 |
Ø30XL227 |
||
|
14 |
S308242B |
палец |
2 |
Ø28XL54 |
||
|
15 |
S307277A |
палец |
2 |
Ø45XL26 |
||
|
16 |
S308243A |
палец |
1 |
Ø40XL239 |
||
|
17 |
S308244A |
палец |
1 |
Ø40XL227 |
||
|
18 |
S308245A |
палец |
1 |
Ø40XL214 |
||
|
19 |
S308246A |
палец |
1 |
Ø40XXL196 |
||
|
20 |
S308247A |
палец |
2 |
Ø20XL310 |
||
|
21 |
S305301A |
ролик (A) |
6 |
Ø108XL16 |
||
|
22 |
S311239A |
ролик (B) |
2 |
Ø210XL23 |
||
|
23 |
S305307A |
ролик (C) |
2 |
Ø160X18 |
||
|
24 |
S307102A |
ролик |
3 |
Ø190XL38 |
||
|
25 |
S305312A |
ролик троса втягивания |
1 |
Ø140XØ128XL16 |
||
|
26 |
S308248A |
ролик |
2 |
Ø40XL248 |
||
|
27 |
S305341A |
ролик |
1 |
Ø72XL18 |
||
|
28 |
S308249B |
проставка |
2 |
Ø48.6XL7 |
||
|
29 |
S308250B |
проставка |
2 |
Ø48.6XL49 |
||
|
30 |
S308251C |
проставка |
2 |
Ø48.6XL27 |
||
|
31 |
S308252C |
проставка |
2 |
Ø48.6XL28 |
||
|
32 |
S308253B |
проставка |
2 |
Ø48.6XL43 |
||
|
33 |
S308254A |
проставка |
1 |
Ø65.5XL154 |
||
|
34 |
7004268 |
подушка |
24 |
Ø30X3 |
||
|
35 |
7004267 |
подушка |
24 |
Ø32XL15 |
||
|
36 |
7004266 |
подушка |
4 |
45X200XT10 |
||
|
37 |
7004265 |
подушка A |
2 |
45XL200XT8.7 |
||
|
38 |
7004264 |
подушка |
6 |
40XL200XT9 |
||
|
39 |
7004248 |
подушка |
12 |
35X160XT9 |
||
|
40 |
S305328A |
ограничитель (C) |
13 |
65X25XT9 |
||
|
41 |
S305107A |
ограничитель (D) |
1 |
20X40XT4.5 |
||
|
42 |
S305329A |
крышка A |
1 |
170X360XT1 |
||
|
43 |
S308260A |
крышка B |
1 |
173X237XT1 |
||
|
44 |
S308261A |
пластина |
24 |
50X80XT8 |
||
|
45 |
S310427B |
трос |
1 |
|||
|
46 |
S308262A |
направляющая пластина |
2 |
|||
|
47 |
S305106A |
болт |
1 |
M20XP2.5XL300 |
||
|
48 |
7002693 |
стопорное кольцо |
2 |
STW-35(ZN) |
||
|
49 |
7002715 |
стопорное кольцо |
2 |
RTW-35(ZN) |
||
|
50 |
7002690 |
стопорное кольцо |
2 |
STW-30(ZN) |
||
|
51 |
7002909 |
болт под шестигранник |
4 |
M10XL40 |
||
|
52 |
7002874 |
болт под шестигранник |
60 |
M8XL20 |
||
|
53 |
7002779 |
винт |
6 |
M6XL16 |
||
|
54 |
7003110 |
пружинная шайба |
64 |
M8 |
||
|
55 |
7003090 |
пружинная шайба |
6 |
M6 |
||
|
56 |
7003069 |
шайба |
6 |
M6 |
||
|
57 |
7002549 |
гайка |
4 |
M20 |
||
|
58 |
7004451 |
гайка |
4 |
M18 |
||
|
59 |
7002569 |
гайка |
6 |
M10 |
||
|
60 |
7002570 |
гайка |
28 |
M12 |
||
|
61 |
S308263B |
цилиндр (LH) |
1 |
|||
|
62 |
S307070A |
втулка |
2 |
Ø66XØ60XL60 |
||
|
63 |
7002479 |
смазочный ниппель |
1 |
A-PT1/8 |
||
|
64 |
7002900 |
болт (ZN) |
8 |
M10X20 |
||
|
65 |
7002898 |
болт (ZN) |
20 |
M10X16 |
||
|
66 |
7003111 |
пружинная шайба |
28 |
M10 |
||
|
67 |
S305731A |
пластина |
1 |
Ø15XØ70XT6 |
||
|
68 |
7002243 |
болт |
1 |
M14XL30-/10.9 |
||
|
69 |
7003113 |
пружинная шайба |
1 |
M14 |
||
|
70 |
7002678 |
стопорное кольцо |
4 |
STW-20(ZN) |
||
|
71 |
S308264B |
проставка |
2 |
D48.6XL6 |
||
|
72 |
S307308A |
палец |
2 |
D45XL15 |
||
|
73 |
S308265A |
пластина направляющая |
1 |
|||
|
74 |
7004243 |
подушка |
1 |
60X55XT1 |
||
|
75 |
7003072 |
шайба |
2 |
M10 |
||
|
76 |
S308266B |
цилиндр (RH) |
1 |
|||
|
77 |
S307322A |
направляющая пластина |
2 |
|||
|
78 |
S307325A |
направляющая пластина |
1 |
|||
|
79 |
S307329A |
направляющая пластина |
1 |
|||
|
80 |
7002947 |
винт |
1 |
M5XL6 |
||
|
81 |
7002710 |
стопорное кольцо |
2 |
RTW-28(ZN) |
||
|
82 |
7004662 |
проставка |
2 |
D60XD45XT4.5 |
||
|
83 |
7002235 |
болт (ZN) |
24 |
M12XL30 |
||
|
84 |
S308267A |
пластина |
24 |
50X80XT3.2 |
||
|
85 |
7004659 |
пластина |
24 |
Ø21XT1.6 |
||
|
86 |
S310435A |
проставка |
2 |
Ø48.6XØ41.2XL18 |
||
|
87 |
7004272 |
штуцер шланга |
4 |
PF3/8 |
||
|
88 |
7002886 |
болт |
3 |
M8XL65 |
||
|
89 |
7002630 |
кольцо |
2 |
1AP18 |
||
|
90 |
S305595A |
адаптер |
2 |
PF1/2(O)XPF1/2 XL136 |
||
|
91 |
S307676A |
гидрозамок цилиндра выдвижения стрелы |
1 |
PF1/2(O) |
||
|
92 |
H20376700 |
клапан |
1 |
|||
|
93 |
7002671 |
стопорное кольцо |
6 |
STW-14 |
||
|
94 |
S308391A |
проставка |
3 |
Ø21.7XL23 |
||
|
95 |
S308390A |
палец |
3 |
D14XL48.5 |
||
|
96 |
S311233A |
направляющая пластина |
2 |
50X154XT9 |
||
|
97 |
7002904 |
болт (ZN) |
2 |
M10XL30 |
||
|
98 |
S314879A |
ролик |
2 |
D174X18 |
||
|
99 |
S314880A |
пластина направляющая |
2 |
|||
|
100 |
S308383A |
ролик |
3 |
4,5,6BOOM |
||
|
101 |
7002785 |
винт |
6 |
M8XL14 |
||
|
102 |
S314883A |
опора |
2 |
|||
|
103 |
S314887A |
трос выдвижения |
1 |
D10XL8450 |
||
|
104 |
7002871 |
болт (ZN) |
4 |
M8XL16 |
