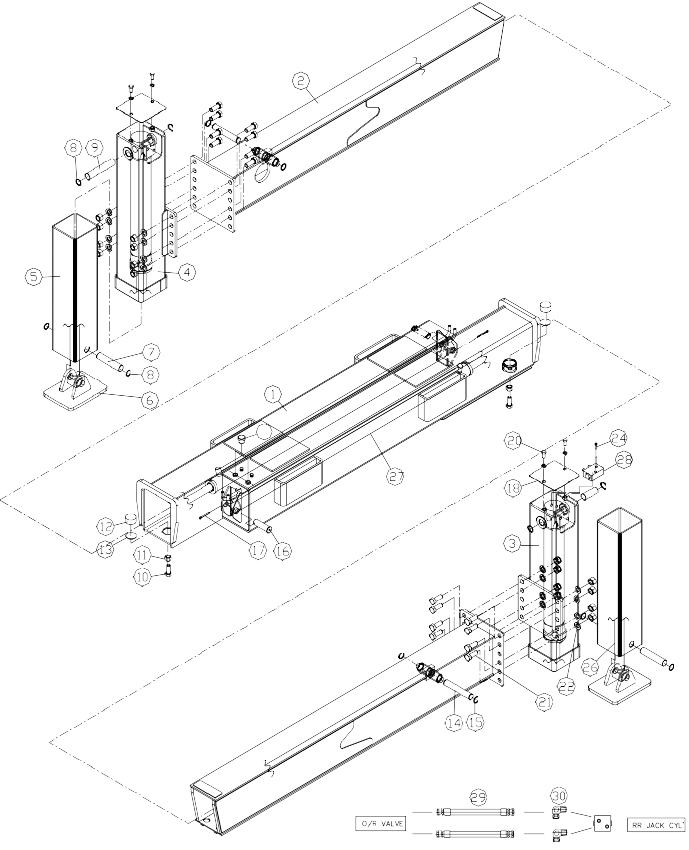

Dong Yang 2036 корпус аутригера
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
S203958A |
основная рама аутригера |
1 |
*S201309A |
|
2 |
S203974A |
внешняя часть аутригера |
2 |
|
|
3 |
S203996A |
цилиндр опускания аутригера (RH) |
1 |
|
|
4 |
S203990A |
цилиндр опускания аутригера (LH) |
1 |
|
|
5 |
S200534A |
корпус опускания аутригера |
2 |
|
|
6 |
S201310A |
лапа (ножка) аутригера |
2 |
|
|
7 |
S303538A |
палец |
2 |
Ø25XL117 |
|
8 |
7002708 |
стопорное кольцо |
8 |
RTW-25(Zn) |
|
9 |
S303541A |
палец |
2 |
Ø25XL135 |
|
10 |
7002354 |
болт |
2 |
M14XP2XL35 |
|
11 |
7002523 |
гайка |
2 |
M14 |
|
12 |
7004231 |
уплотнитель |
2 |
Ø40XL21 |
|
13 |
S305524A |
пластина |
2 |
Ø35XT1.6 |
|
14 |
S303542A |
штырь |
2 |
Ø22XL132 |
|
15 |
7002680 |
пружинное кольцо |
4 |
STW-22(Zn) |
|
16 |
S305523A |
штырь |
2 |
Ø22XL75 |
|
17 |
7004252 |
шплинт |
2 |
Ø3XØ20 |
|
18 |
S308068A |
крышка |
2 |
175X176XT3.2 |
|
19 |
7002327 |
болт |
4 |
M10XP1.5XL10 |
|
20 |
7003111 |
шайба пружинная |
4 |
M10 |
|
21 |
7002246 |
болт (ZN) |
16 |
M16XP2XL40 |
|
22 |
7003114 |
шайба пружинная |
16 |
M16 |
|
23 |
S308877A |
гайка |
16 |
M16 |
|
24 |
7002877 |
болт |
4 |
M8XL30 |
|
25 |
7004232 |
подушка (B) |
4 |
Ø40XL7 |
|
26 |
S305149A |
цилиндр подъема аутригера |
2 |
Ø65XØ35XST410 |
|
27 |
S305151A |
цилиндр выдвижения аутригера |
2 |
Ø40XØ25XST1100(R |
|
28 |
S305147A |
гидрозамок |
2 |
REAR |
|
29 |
S306540A |
шланг гидравлический |
4 |
PT1/4XPF1/4 |
|
30 |
S302222A |
адаптер |
4 |
PF1/4XPF1/4XL2350 |
