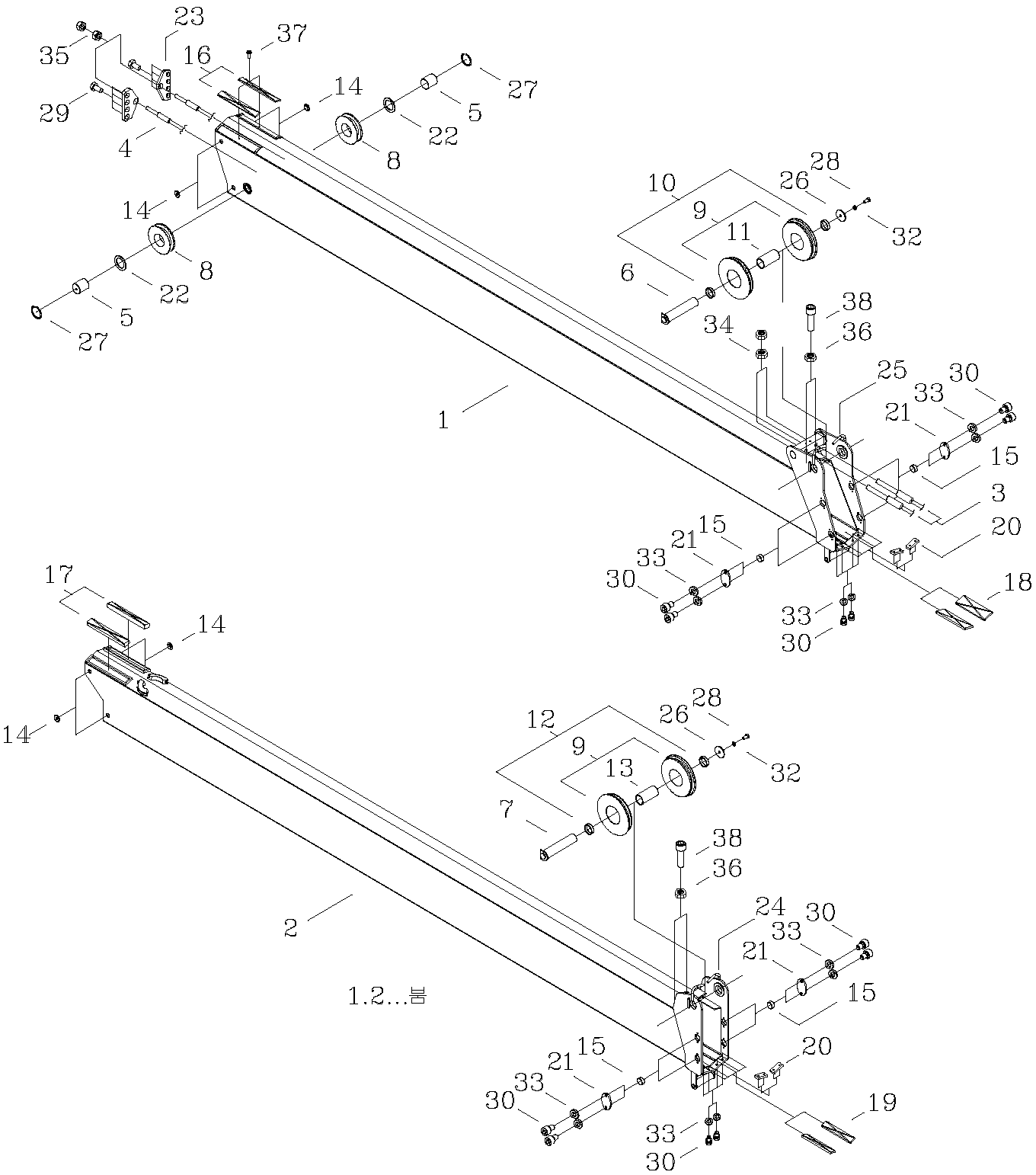

Dong Yang 2725 стрела 2
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S200833A |
3 секция стрелы в сборе |
1 |
- |
|
|
2 |
S200835A |
4 секция стрелы в сборе |
1 |
- |
|
|
3 |
S305947A |
трос выдвижения |
1 |
D12XL10090 |
|
|
4 |
S305948A |
трос втягивания |
1 |
D10XL26240 |
|
|
5 |
S305846A |
палец (C) |
2 |
D40XL46 |
|
|
6 |
S305847A |
палец (D) |
1 |
D50XL238 |
|
|
7 |
S305848A |
палец (E) |
1 |
D50XL221 |
|
|
8 |
S305851A |
шкив |
2 |
D1ЗОХL21 |
|
|
9 |
S305891B |
шкив |
4 |
D190XL36 |
|
|
10 |
S305861A |
проставка (A) |
2 |
D60.5XL14. 5 |
|
|
11 |
S305862A |
проставка (B) |
1 |
D60.5XL123 |
|
|
12 |
S305863A |
проставка (C) |
2 |
D60.5XL41 |
|
|
13 |
S305865A |
проставка (D) |
1 |
D60.5XL53 |
|
|
14 |
7004213 |
заглушка (А) |
8 |
D40XT10 |
|
|
15 |
7004222 |
заглушка (С) |
8 |
D40XL18.5 |
|
|
16 |
7004226 |
прокладка (D) |
2 |
40ХЗООХТ8 |
|
|
17 |
S305951A |
проставка (Е) |
2 |
40ХЗООХТ25 |
|
|
18 |
7004273 |
прокладка (G ) |
2 |
70Х2ЗОХТ10 |
|
|
19 |
7004221 |
прокладка (H) |
2 |
40Х2ЗОХТ10 |
|
|
20 |
S305874A |
ограничитель |
4 |
32Х 75ХТ12 |
|
|
21 |
S306056A |
пластина |
8 |
50Х80ХТ6 |
|
|
22 |
S305879A |
пластина |
2 |
65Х45ХТЗ.2 |
|
|
23 |
S305881A |
пластина |
2 |
42Х72.5ХТ8 |
|
|
24 |
S305883A |
стержень |
2 |
D12XL115 |
|
|
25 |
S305884A |
стержень |
2 |
D12XL170 |
|
|
26 |
S305731A |
пластина |
2 |
D15XD70XT6 |
|
|
27 |
7002717 |
стопорное кольцо |
2 |
RTW-40(ZN) |
|
|
28 |
7002243 |
болт (ZN) |
2 |
М14 ХLЗО/ 10 .9Т |
|
|
29 |
7002904 |
винт под шестигранник |
8 |
М10ХLЗО/ 12.9Т |
|
|
30 |
7002900 |
винт под шестигранник |
24 |
M10XL20/12.9T |
|
|
31 |
7002301 |
болт |
1 |
M6XL1О/ 8.8Т |
|
|
32 |
7003113 |
пружинная шайба |
2 |
М14 |
|
|
33 |
7003111 |
пружинная шайба |
24 |
М10 |
|
|
34 |
S308879A |
гайка |
4 |
М20 |
|
|
35 |
7002536 |
гайка |
4 |
М12 |
|
|
36 |
7002544 |
гайка |
4 |
М16 |
|
|
37 |
7002779 |
винт |
2 |
M6XL16 |
|
|
38 |
S305889A |
болт |
4 |
M1 6 XL 50/10 .9T |
