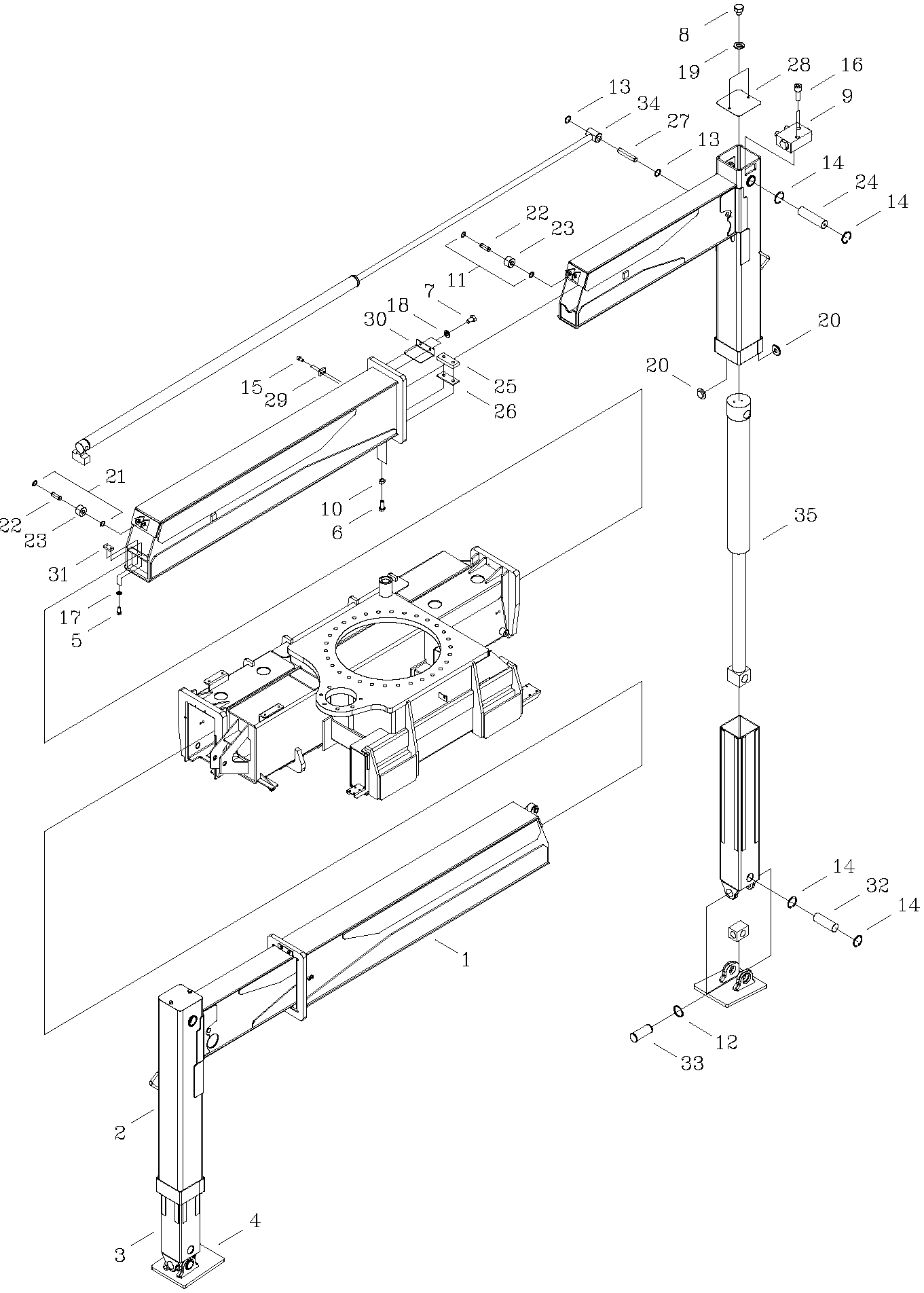

Dong Yang 2725 аутригеры
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S203633A |
внешняя часть аутригера выдвижения ( 1) |
1 |
- |
|
|
2 |
S203653A |
внешняя часть аутригера опускания (2) |
1 |
- |
|
|
3 |
S203598A |
внутренняя часть аутригера опускания |
1 |
- |
|
|
4 |
S203602A |
ножка аутригера в сборе |
1 |
- |
|
|
5 |
7002207 |
болт(ZN) |
2 |
М6ХР1.0/1О.9Т |
|
|
6 |
7002235 |
болт(ZN) |
2 |
М12 ХLЗО/1 О.9Т |
|
|
7 |
7002312 |
болт |
2 |
M8XL1О/ 8.8Т |
|
|
8 |
7002327 |
болт |
2 |
М1 0XL1О/8 .8Т |
|
|
9 |
S203637A |
гидрозамок(клапан) аутригера |
1 |
- |
|
|
10 |
7002570 |
гайка(ZN) |
2 |
М1 2 /1 0 .9Т |
|
|
11 |
7002678 |
кольцо стопорное |
2 |
STW-20 |
|
|
12 |
7002696 |
кольцо стопорное |
1 |
STW-45 |
|
|
13 |
7002706 |
кольцо стопорное |
2 |
RTW-25 |
|
|
14 |
7002718 |
кольцо стопорное |
4 |
RTW -45 |
|
|
15 |
7002900 |
кольцо стопорное (ZN) |
2 |
М1 0 XL20/12.9T |
|
|
16 |
7002906 |
кольцо стопорное (ZN) |
2 |
М10XL40/12.9T |
|
|
17 |
7003090 |
пружинная шайба |
2 |
М6 |
|
|
18 |
7003093 |
пружинная шайба |
2 |
М 8 |
|
|
19 |
7003096 |
пружинная шайба |
2 |
М10 |
|
|
20 |
7004213 |
прокладка (A) |
2 |
D40XT10 |
|
|
21 |
7004230 |
кольцо стопорное |
2 |
STW-20 |
|
|
22 |
S302214A |
палец |
2 |
D20XL57 |
|
|
23 |
S303557A |
ролик |
2 |
D50XL32 |
|
|
24 |
S306241A |
палец |
1 |
D45XL176 |
|
|
25 |
S306242A |
пластина |
1 |
29Х89ХТ10 |
|
|
26 |
S306243A |
пластина |
1 |
29Х89ХТ1.6 |
|
|
27 |
S306244A |
палец |
1 |
D25XL124 |
|
|
28 |
S306247A |
крышка |
1 |
175Х175ХТ2 |
|
|
29 |
S306249A |
ограничитель |
1 |
40Х30ХТ10 |
|
|
30 |
S306251A |
пластина |
1 |
130Х134ХТ3.2 |
|
|
31 |
S306335A |
пластина |
1 |
25Х50ХТ10 |
|
|
32 |
S306368A |
палец |
1 |
D45XL139 |
|
|
33 |
S306370A |
палец |
1 |
D50XL122 |
|
|
34 |
S306485A |
гидроцилиндр (цилиндр) выдвижения аутригеров |
1 |
D60XD30XST1860 |
|
|
35 |
S306594A |
гидроцилиндр (цилиндр) опускания аутригеров |
1 |
D100XD70XST705 |
