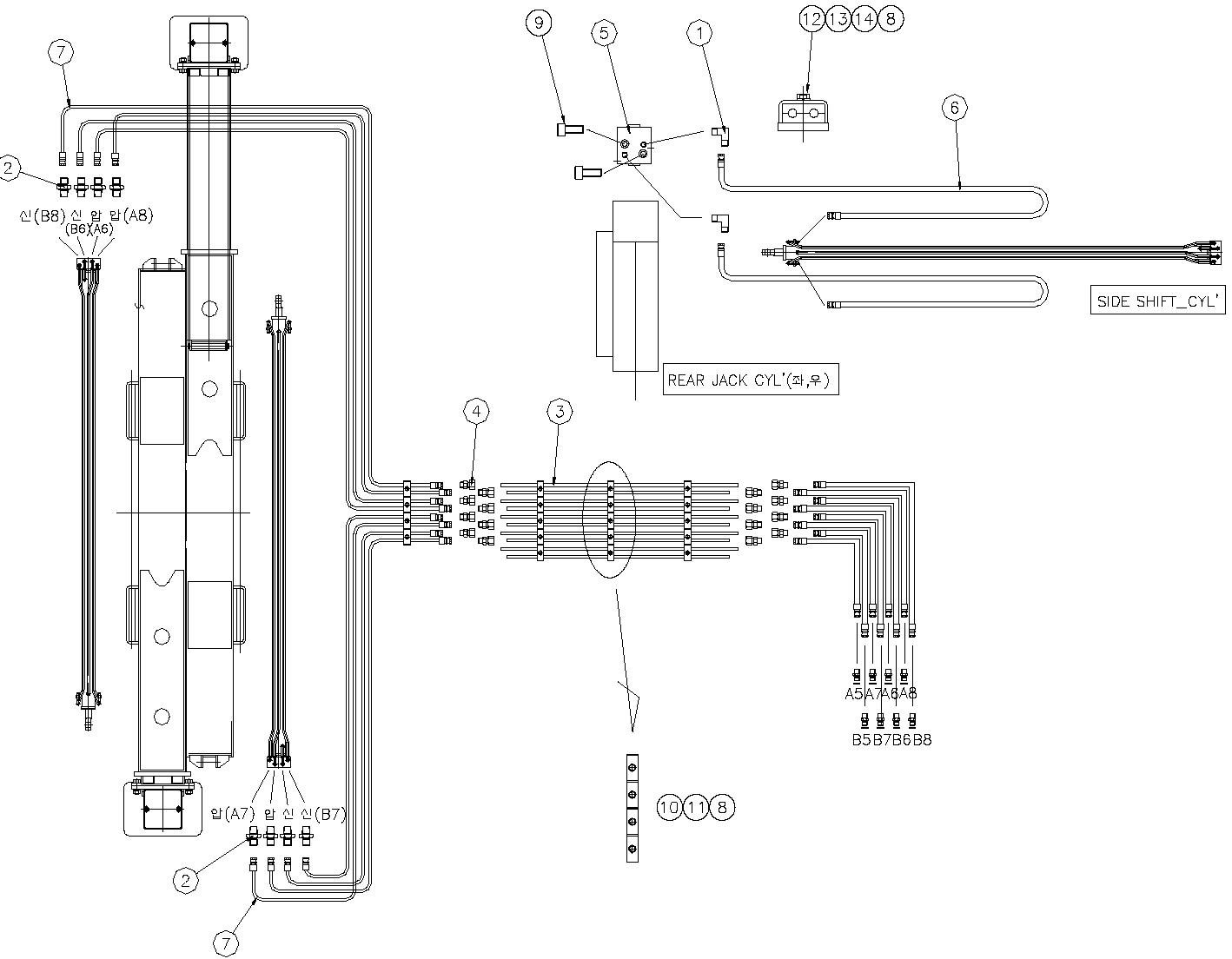

Dong Yang 2725 схема гидравлики аутригеров 2
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S302222A |
адаптер 90° |
4 |
PT1/4XPF1/4 |
|
|
2 |
S302223A |
адаптер |
8 |
PT1/4XPF1/4(H) |
|
|
3 |
S303517A |
гидравлическая труба |
10 |
D10XT1.5 |
|
|
4 |
S305128A |
адаптер шланга |
8 |
PF1/4XD10XL44.5 |
|
|
5 |
S305147A |
гидрозамок |
2 |
REAR |
|
|
6 |
S306560A |
гидравлический шланг |
4 |
PF1 / 4ХР F1/4XL270 0 |
|
|
7 |
S307619A |
гидравлический шланг |
8 |
PF1/4ХРF1/4XL240 0 |
|
|
8 |
7003110 |
пружинная шайба |
22 |
М8 |
|
|
9 |
7002877 |
болт (ZN) |
4 |
М8 ХLЗО/ 1 2 .9Т |
|
|
10 |
7004175 |
хомут |
16 |
ADC12 |
|
|
11 |
7002318 |
болт |
16 |
M8 XL25/8.8T |
|
|
12 |
S302215A |
пластина |
4 |
12X25XL46 |
|
|
13 |
S302217A |
крышка |
2 |
2 5 ХТ4.5XL57 |
|
|
14 |
7002321 |
болт |
6 |
M8 XL40/8.8T |
