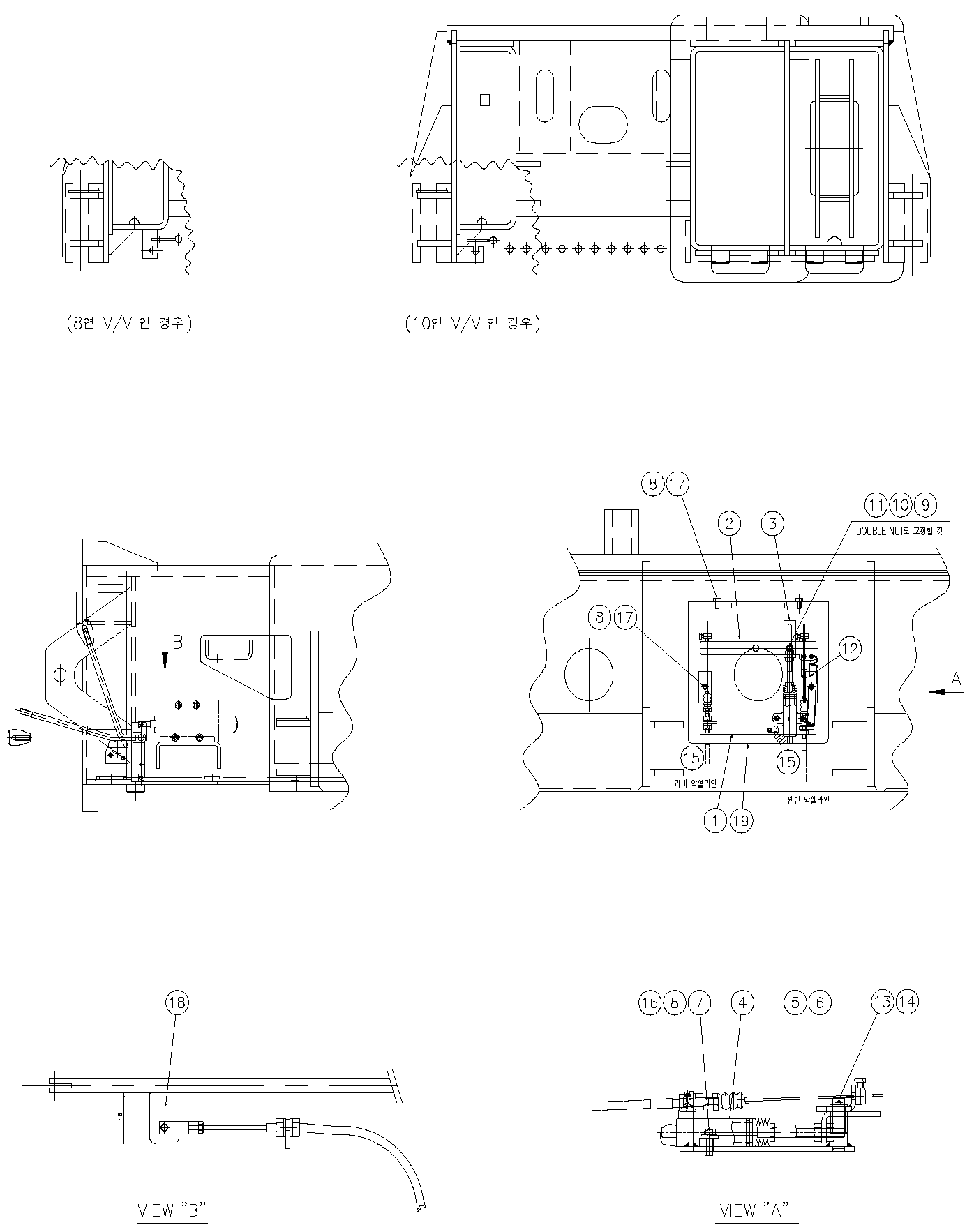

Dong Yang 3506 управление акселератора
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S306719A |
опора |
1 |
- |
|
|
2 |
S306722A |
соединитель пластин |
1 |
- |
|
|
3 |
S307880A |
пластина |
1 |
T4.5(Zn) |
|
|
4 |
S305723A |
цилиндр акселератора |
1 |
(2.JI:JIcr) |
|
|
5 |
S307888A |
шток цилиндра акселератора |
1 |
D10XL145 |
|
|
6 |
7002551 |
гайка |
2 |
М10ХР1.25 |
|
|
7 |
7002317 |
болт |
2 |
M8XL20 |
|
|
в |
7003110 |
пружинная шайба |
6 |
М8 |
|
|
9 |
7002265 |
болт |
1 |
M6XL20 |
|
|
10 |
7003115 |
пружинная шайба |
1 |
М2 |
|
|
11 |
7002526 |
гайка |
2 |
М6 |
|
|
12 |
S303301A |
пружина |
1 |
- |
|
|
13 |
7002593 |
шплинт |
1 |
D4XL28 |
|
|
14 |
7003073 |
шайба |
1 |
М12 |
|
|
15 |
S305228A |
тросик акселератора |
2 |
D2XL2200 |
|
|
16 |
7003070 |
шайба |
1 |
М8 |
|
|
17 |
7002387 |
болт (ZNC) |
4 |
M8XL15-8.8 |
|
|
18 |
S306724A |
пластина |
1 |
Т4.5Х55ХЗО |
|
|
19 |
S306731A |
крышка |
1 |
Т2Х470ХЗ60 |
