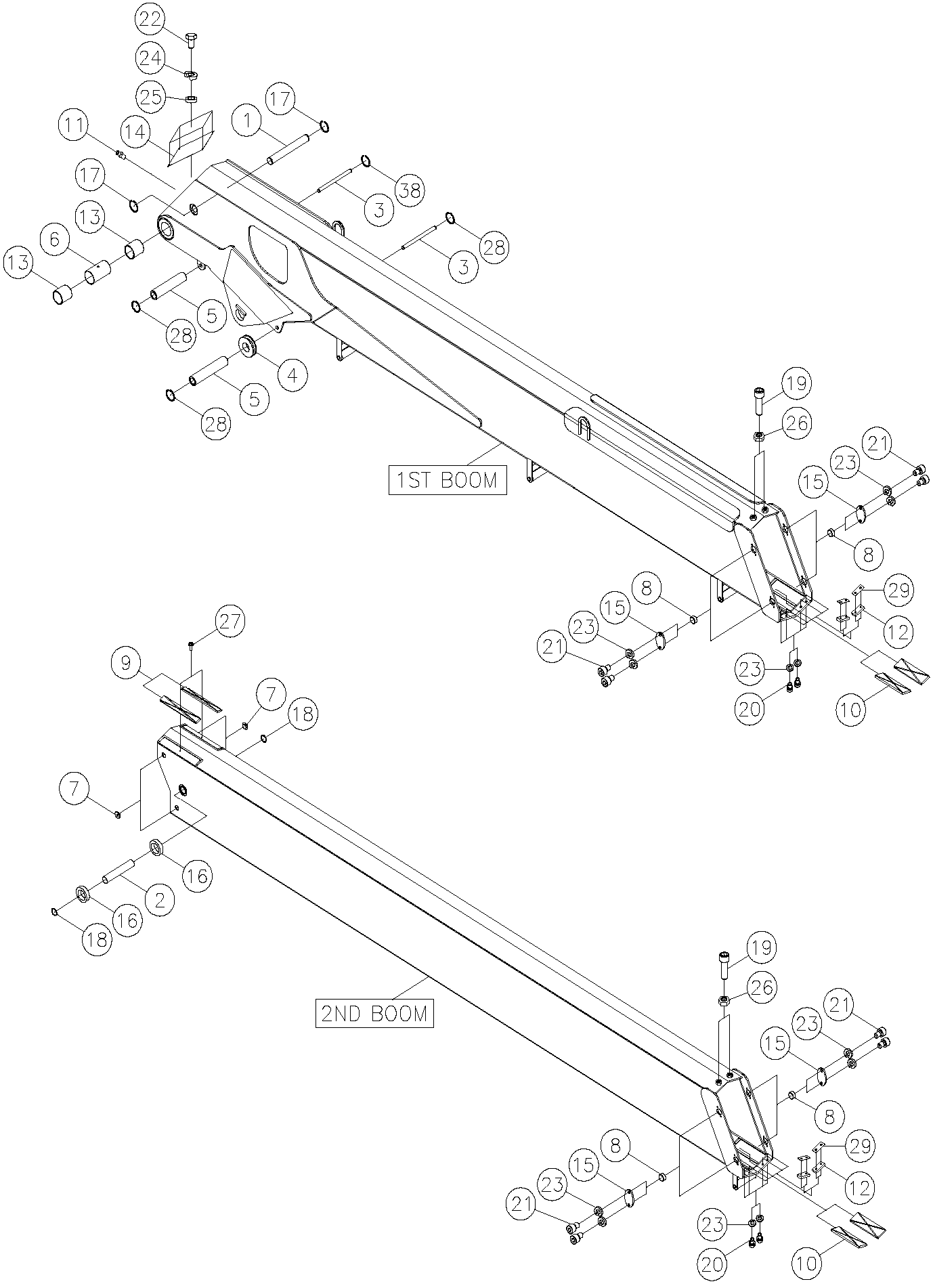

Dong Yang 3506 стрела
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
S200859B |
1 секция в сборе |
1 |
- |
||
|
S200862A |
2 секция в сборе |
1 |
- |
||
|
1 |
S306188A |
палец |
1 |
D40XL325 |
|
|
2 |
S306189A |
палец |
1 |
D40XL242 |
|
|
3 |
S306191A |
палец |
2 |
D20XL325 |
|
|
4 |
S305886A |
шкив |
1 |
D120XL28 |
|
|
5 |
S306192A |
ролик |
2 |
D54XL290 |
|
|
6 |
S306193A |
проставка (Н) |
1 |
D94XL112 |
|
|
7 |
7004213 |
пластина (А) |
4 |
D40XT10 |
|
|
8 |
7004223 |
пластина (В) |
8 |
D40XL20 |
|
|
9 |
7004226 |
пластина (О) |
2 |
40ХЗООХТ8 |
|
|
10 |
7004273 |
пластина (G) |
4 |
70Х2ЗОХТ10 |
|
|
11 |
7002479 |
смазывающий ниппель (A) |
1 |
А-РТ1 /8 |
|
|
12 |
S305874A |
ограничитель |
4 |
32Х75Х Т12 |
|
|
13 |
S306194A |
втулка |
2 |
D80XD95XL100 |
|
|
14 |
S305329A |
крышка (А) |
1 |
170ХЗ60ХТ1 |
|
|
15 |
S306056A |
пластина |
8 |
50Х80ХТ6 |
|
|
16 |
S306195A |
проставка |
2 |
D64XD41XT8 |
|
|
17 |
7002695 |
стопорное кольцо |
2 |
STW-40(ZN) |
|
|
18 |
7002717 |
стопорное кольцо |
2 |
RTW-40(ZN) |
|
|
19 |
7002962 |
винт(ZN) |
4 |
М16XL50/1О.9Т |
|
|
20 |
7002902 |
болт(ZN) |
8 |
М10XL25/12.9T |
|
|
21 |
7002900 |
болт(ZN) |
16 |
М10XL20/12.9T |
|
|
22 |
7002301 |
болт |
4 |
M6XL1О/8 .8Т |
|
|
23 |
7003111 |
пружинная шайба |
24 |
М10 |
|
|
24 |
7003109 |
пружинная шайба |
4 |
М6 |
|
|
25 |
7003056 |
шайба |
4 |
М6 |
|
|
26 |
S308877A |
гайка |
4 |
М16 |
|
|
27 |
7002779 |
винт |
2 |
M6XL16 |
|
|
28 |
7002678 |
стопорное кольцо |
4 |
STW-20(ZN) |
|
|
29 |
S311109A |
проставка |
4 |
75ХЗ2ХТ2.З |
