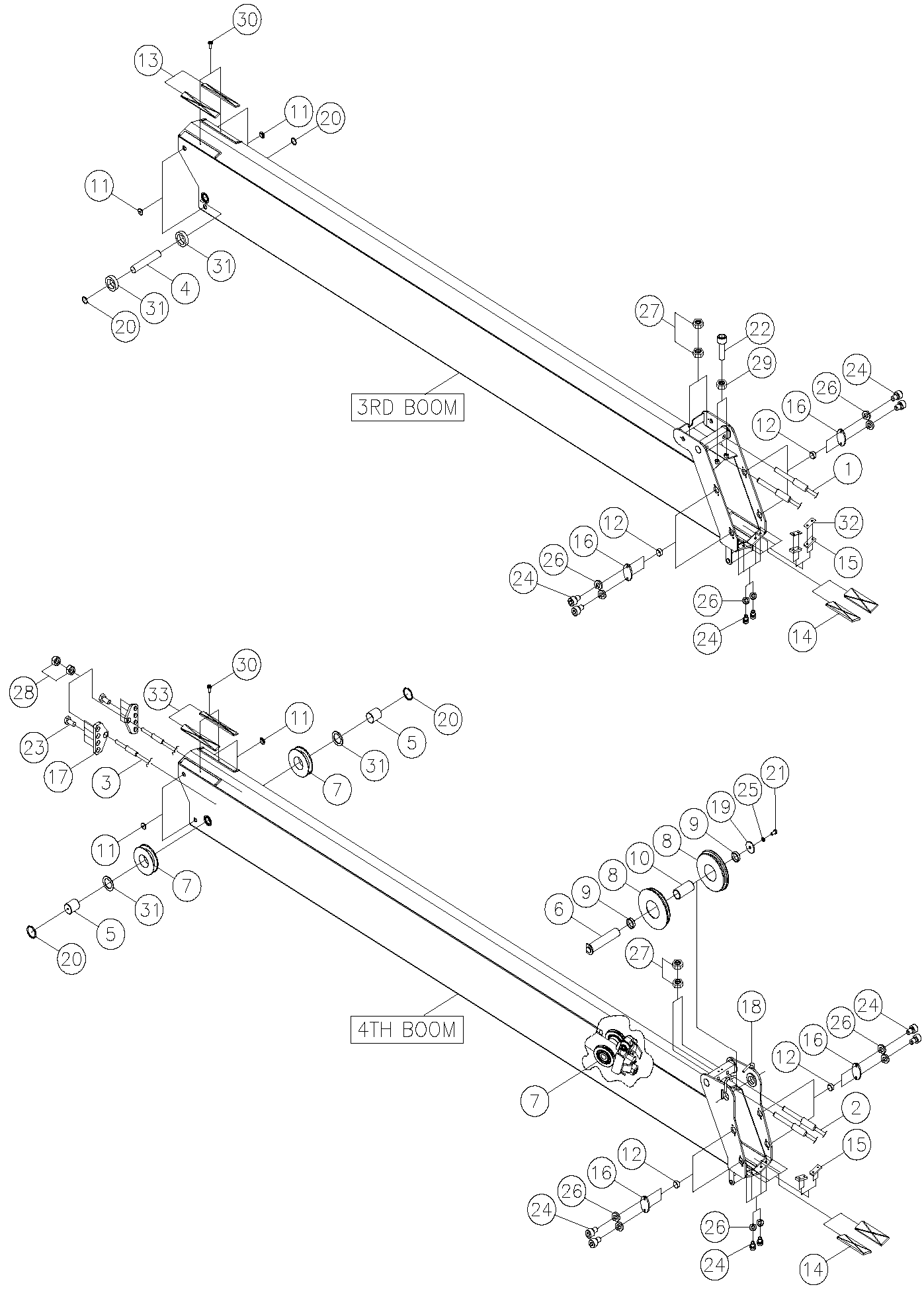

Dong Yang 3506 стрела 2
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
S200864A |
3 секция стрелы |
1 |
- |
||
|
S200866A |
4 секция стрелы |
1 |
- |
||
|
1 |
S305946A |
трос выдвижения |
1 |
D14XL9940 |
|
|
2 |
S305947A |
трос выдвижения |
1 |
D12XL10090 |
|
|
3 |
S306187A |
трос втягивания |
1 |
D10XL27700 |
|
|
4 |
S305845A |
палец (B) |
1 |
D40XL226 |
|
|
5 |
S305846A |
палец (С) |
2 |
D40XL46 |
|
|
6 |
S305847A |
палец (О) |
1 |
D50XL238 |
|
|
7 |
S305851A |
шкив |
4 |
D130XL21 |
|
|
8 |
S305891B |
шкив |
2 |
D190X36 |
|
|
9 |
S305861A |
проставка (А) |
2 |
D60.5XL14.5 |
|
|
10 |
S305862A |
проставка (В) |
1 |
D60.5XL123 |
|
|
11 |
7004213 |
пластина (А) |
8 |
D40XT10 |
|
|
12 |
7004222 |
пластина (С) |
8 |
D40XL18.5 |
|
|
13 |
7004226 |
пластина (О) |
2 |
40ХЗООХТ8 |
|
|
14 |
7004273 |
пластина (G) |
4 |
70Х2ЗОХТ10 |
|
|
15 |
S305874A |
ограничитель |
4 |
32Х75ХТ12 |
|
|
16 |
S306056A |
пластина |
8 |
50Х80ХТ6 |
|
|
17 |
S306196A |
пластина |
2 |
42Х120ХТ10 |
|
|
18 |
S305883A |
стержень |
2 |
D12XL115 |
|
|
19 |
S305731A |
пластина |
1 |
D15XD70X T6 |
|
|
20 |
7002717 |
стопорное кольцо |
4 |
RTW -40(ZN) |
|
|
21 |
7002243 |
болт (ZN) |
1 |
М14ХLЗО/1О.9Т |
|
|
22 |
7002962 |
винт (ZN) |
2 |
М16XL50/1О.9Т |
|
|
23 |
7002904 |
болт (ZN) |
8 |
М1ОХLЗО / 12.9 Т |
|
|
24 |
7002900 |
болт (ZN) |
24 |
М10XL2/12.9T |
|
|
25 |
7003113 |
пружинная шайба |
1 |
М14 |
|
|
26 |
7003111 |
пружинная шайба |
24 |
М10 |
|
|
27 |
S308879A |
гайка |
8 |
М20 /10 Т |
|
|
28 |
7002502 |
гайка |
4 |
М12 |
|
|
29 |
S308877A |
гайка |
2 |
М16 |
|
|
30 |
7002779 |
винт |
4 |
M6XL16 |
|
|
31 |
S306197A |
проставка |
4 |
D64XD41XT6 |
|
|
32 |
S311109A |
проставка |
2 |
7 5 ХЗ2ХТ2.З |
|
|
33 |
7004713 |
проставка (D) |
2 |
40 ХЗООХТ8 |
