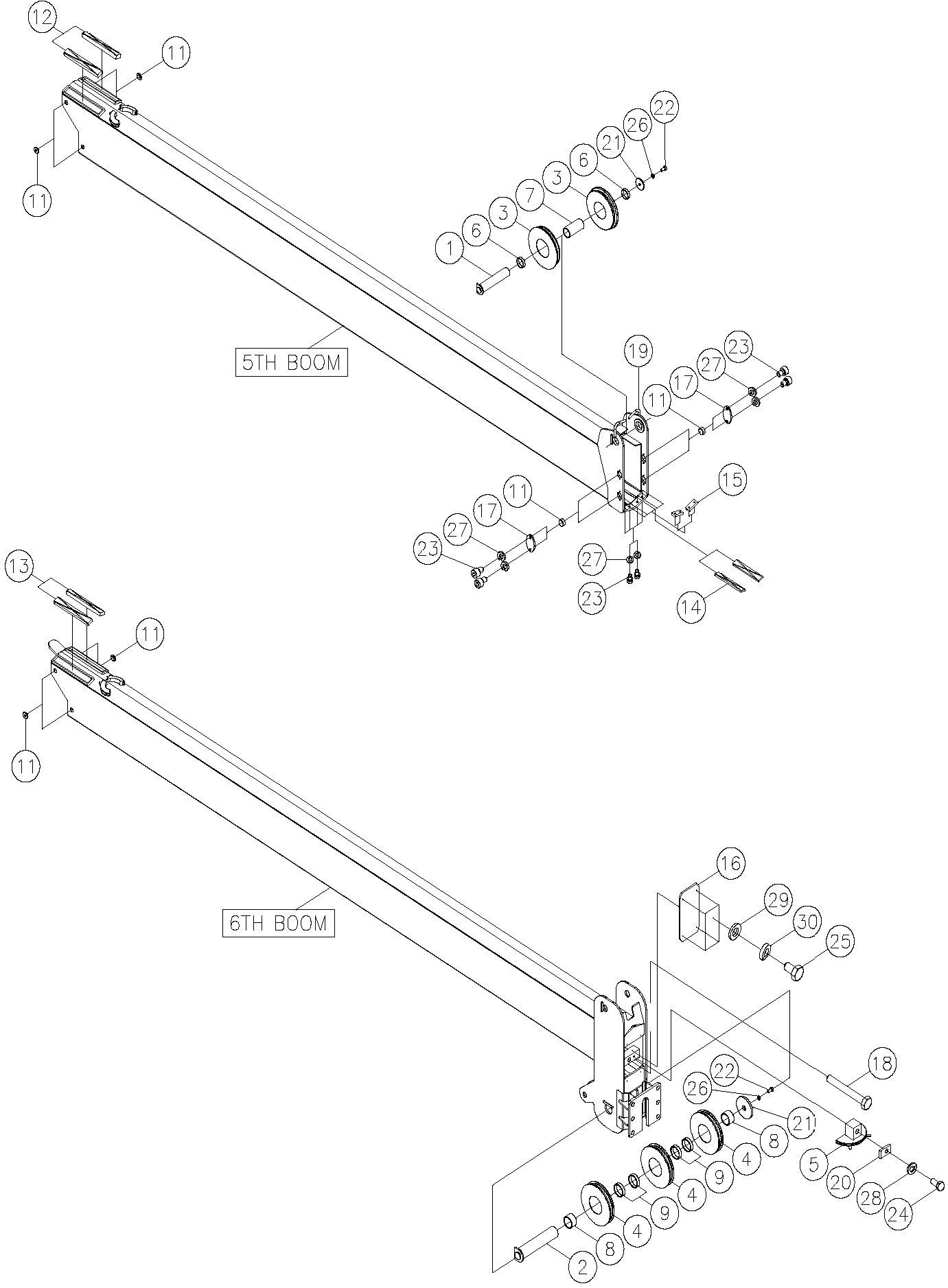

Dong Yang 3506 стрела 3
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
S200868A |
5 секция стрелы в сборе |
1 |
- |
||
|
S200870B |
6 секция стрелы в сборе |
1 |
- |
||
|
1 |
S305848A |
палец (Е) |
1 |
D50XL221 |
|
|
2 |
S305849A |
палец (F) |
1 |
D60XL203 |
|
|
3 |
S305891B |
шкив |
2 |
D190X36 |
|
|
4 |
S305853A |
шкив |
3 |
D2ЗОХ110XL38 |
|
|
5 |
S305857A |
шкив втягивания |
1 |
D164X150XL18 |
|
|
6 |
S305863A |
проставка (С) |
2 |
D60.5XL41 |
|
|
7 |
S305865A |
проставка (О) |
1 |
D)_D60.5XL53 |
|
|
8 |
S305866A |
проставка (E) |
2 |
D76.ЗXL22 |
|
|
9 |
S305867A |
проставка (F) |
4 |
D76.ЗXL13 |
|
|
10 |
7004213 |
пластина (А) |
8 |
D40XT10 |
|
|
11 |
7004222 |
пластина (С) |
4 |
D40XL18.5 |
|
|
12 |
7004225 |
пластина (Е) |
2 |
40ХЗООХТ23 |
|
|
13 |
7004224 |
пластина (F) |
2 |
40ХЗООХТ18 |
|
|
14 |
7004221 |
пластина (Н) |
2 |
40Х2ЗОХТ10 |
|
|
15 |
S305874A |
ограничитель |
2 |
32Х75ХТ12 |
|
|
16 |
S306198A |
крышка (B) |
1 |
184ХЗ50ХТ1 |
|
|
17 |
S306056A |
пластина |
4 |
50Х80ХТ6 |
|
|
18 |
S305882A |
болт |
1 |
М22ХР2.5ХLЗОО |
|
|
19 |
S305884A |
стержень |
2 |
D12XL170 |
|
|
20 |
S305107A |
ограничитель |
1 |
20Х40ХТ4.5 |
|
|
21 |
S305731A |
пластина |
2 |
D15XD70XT6 |
|
|
22 |
7002243 |
болт (ZN) |
2 |
М14ХLЗО/1О.9Т |
|
|
23 |
7002900 |
болт (ZN) |
12 |
М10XL2/12.9T |
|
|
24 |
7002871 |
болт (ZN) |
1 |
M8XL16/12.9Т |
|
|
25 |
7002301 |
болт |
4 |
M6XL1О/8 .8Т |
|
|
26 |
7003113 |
пружинная шайба |
2 |
М14 |
|
|
27 |
7003111 |
пружинная шайба |
12 |
М10 |
|
|
28 |
7003110 |
пружинная шайба |
1 |
М8 |
|
|
29 |
7003109 |
пружинная шайба |
4 |
М6 |
|
|
30 |
7003056 |
шайба |
4 |
М6 |
