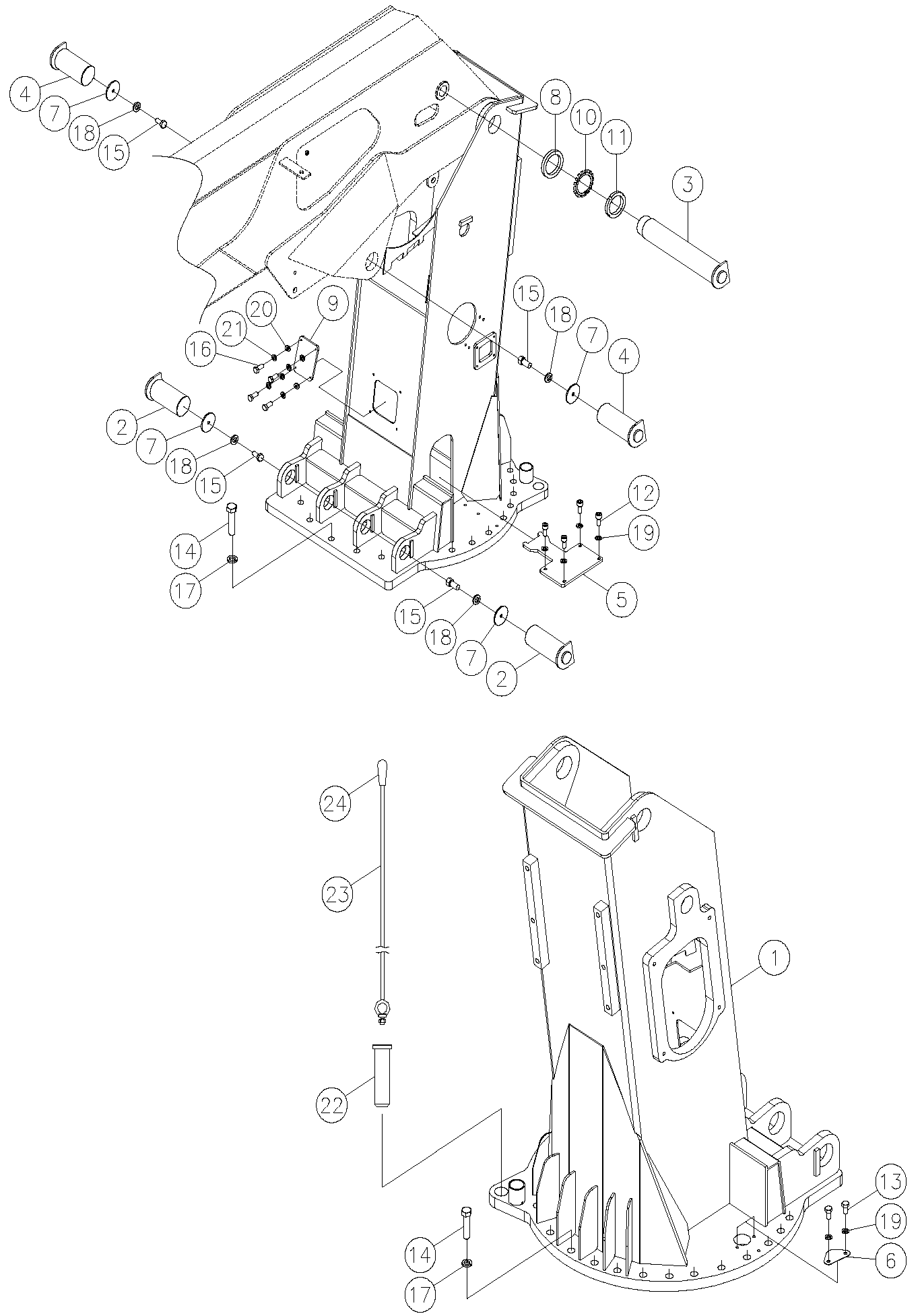

Dong Yang 3506 колонна
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S200993B |
колонна |
1 |
- |
|
|
2 |
S306823A |
палец |
2 |
D60XL215 |
|
|
3 |
S306824A |
палец |
1 |
D80X465 |
|
|
4 |
S306825A |
палец |
2 |
D60XL157 |
|
|
5 |
S306826A |
ограничитель |
1 |
||
|
6 |
S305730A |
заглушка |
1 |
Т1.6Х58Х70 |
|
|
7 |
S306830A |
пластина |
4 |
T6XD15XD70 |
|
|
в |
S306827A |
шайба |
1 |
Т10XD1ООХ80.5 |
|
|
9 |
S307994A |
крышка |
1 |
Т1Х160Х160 |
|
|
10 |
S306828A |
шайба |
1 |
AW1 5 |
|
|
11 |
S306829A |
гайка стопорная |
1 |
AN15 |
|
|
12 |
7002904 |
винт под шестигранник |
4 |
М10XL30(Zn) |
|
|
13 |
7002327 |
болт |
2 |
М10XL10-8.8 |
|
|
14 |
S308814A |
болт |
26 |
M20XL75-12.9 |
|
|
15 |
7002243 |
болт (ZNC) |
4 |
М14XL30-10.9 |
|
|
16 |
7002301 |
болт |
4 |
M6XL10-8.8 |
|
|
17 |
7003104 |
пружинная шайба |
26 |
М20 |
|
|
18 |
7003113 |
пружинная шайба |
4 |
М14 |
|
|
19 |
7003111 |
пружинная шайба |
6 |
М10 |
|
|
20 |
7003109 |
пружинная шайба |
4 |
М6 |
|
|
21 |
7003056 |
шайба |
4 |
М6 |
|
|
22 |
S308022A |
палец |
1 |
D50XD37XL135 |
|
|
23 |
S308024A |
рычаг |
1 |
D10XX1400 |
|
|
24 |
7004244 |
ручка (А) |
1 |
D25XL60 |
