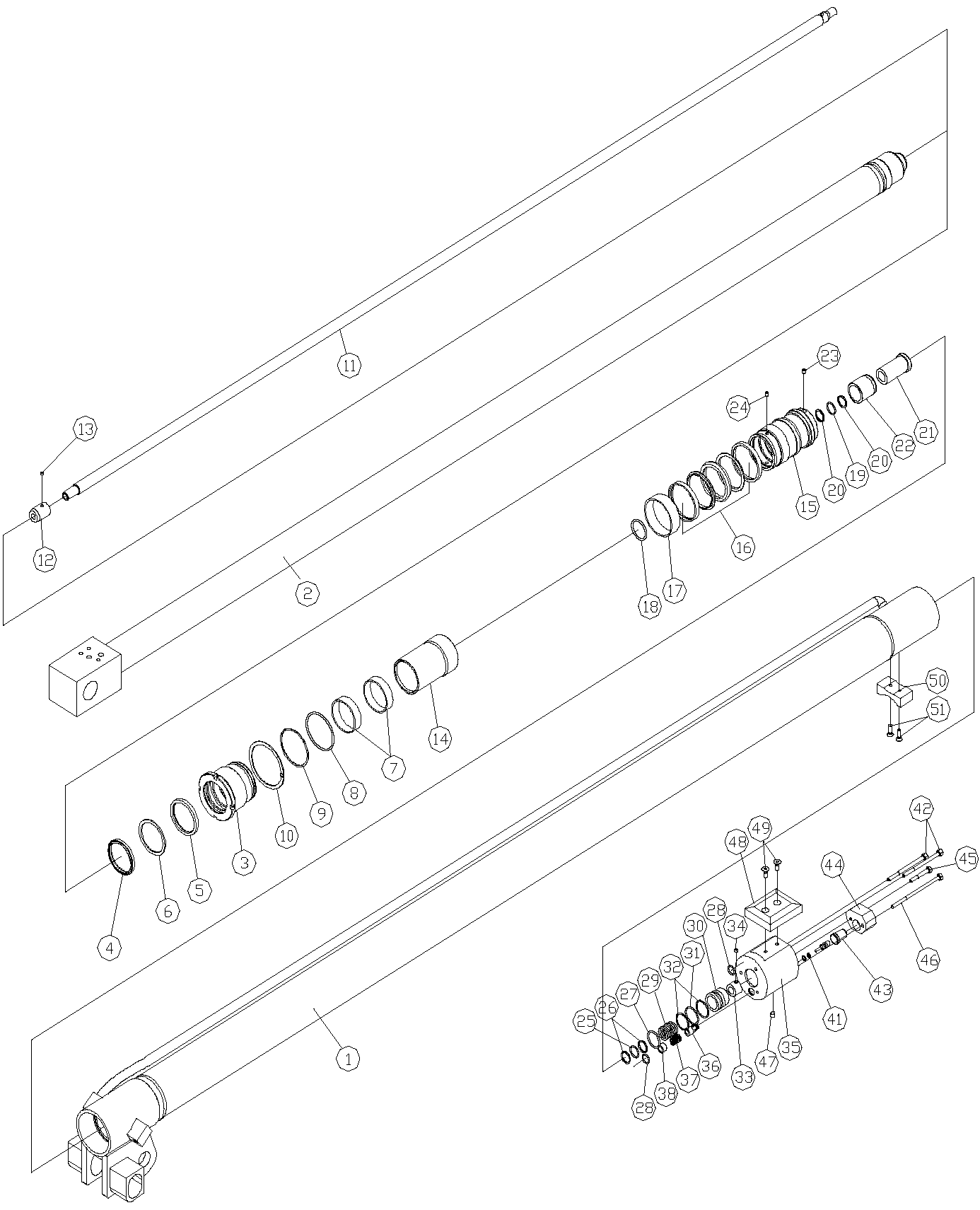

Dong Yang 3506 цилиндр выдвижения стрелы
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
63Е419-О |
цилиндр в сборе |
1 |
D95XD108XL4404 |
|
|
2 |
63Е427-О |
шток в сборе |
1 |
D70XL4386 |
|
|
3 |
63Е434-О |
крышка штока |
1 |
D118XD70.ЗXL70 |
|
|
4 |
Е6070520 |
грязеудалитель |
1 |
LBH70X80X6 |
|
|
5 |
Е5320441 |
кольцо |
1 |
IUH70X80X6 |
|
|
6 |
Е6501100 |
опорное кольцо |
1 |
D70XD80XTЗ |
|
|
7 |
00W323-0 |
кольцо |
2 |
D95XD90XW15 |
|
|
в |
Е6341481 |
кольцо |
1 |
1BG90 |
|
|
9 |
Е6651510 |
опорное кольцо |
1 |
D91XD96XT1.25 |
|
|
10 |
|||||
|
11 |
63Е440-О |
втягивание |
1 |
D18XD12XL4127 |
|
|
12 |
63Е341-1 |
стопорная гайка |
1 |
D23.5XM17XL32 |
|
|
13 |
Е1300198 |
винт |
1 |
M5XP0.8XL4 |
|
|
14 |
63Е437-О |
проставка |
1 |
D70.5XD90XL212 |
|
|
15 |
63Е435-О |
клапан |
1 |
D93XD18XL120 |
|
|
16 |
Е5260920 |
уплотнение |
1 |
95Х75Х22.4Х6.35 |
|
|
17 |
|||||
|
18 |
Е6300741 |
кольцо |
1 |
1ВРЗ2 |
|
|
19 |
Е6330461 |
кольцо |
2 |
1ВР18 |
|
|
20 |
Е6610460 |
опорное кольцо |
2 |
D18XD22XT1.25 |
|
|
21 |
61Е402-2 |
направляющая |
1 |
D35XD19XL60.6 |
|
|
22 |
61Е399-1 |
прокладка |
1 |
D37XD29XL38 |
|
|
23 |
|||||
|
24 |
Е1300314 |
винт |
2 |
M6XP1XL8 |
|
|
25 |
|||||
|
26 |
Е6610460 |
кольцо опорное |
2 |
D18XD22XT1 .25 |
|
|
27 |
Е6340471 |
кольцо опорное |
1 |
IBP20 |
|
|
28 |
Е6340781 |
кольцо опорное |
2 |
1ВР35 |
|
|
29 |
08D279-2 |
пружина |
1 |
D2.5XD23.5XL56 |
|
|
30 |
62Е388-1 |
клапан |
1 |
D39.9XD18.5ХLЗЗ |
|
|
31 |
|||||
|
32 |
Е6610760 |
опорное кольцо |
2 |
D34XD40XT1.25 |
|
|
33 |
62Е389-2 |
гайка |
1 |
D26XM17XL23 |
|
|
34 |
Е1300198 |
винт |
1 |
M5XP0.8XL4 |
|
|
35 |
|||||
|
36 |
63Е582-О |
клапан |
1 |
D18XL32 |
|
|
37 |
08D284-0 |
пружина |
1 |
D1.5XD1ЗХL26 |
|
|
38 |
63Е399-О |
проставка |
1 |
D11XD17.5XL14 |
|
|
39 |
63Е581-О |
катушка |
1 |
D12XL45.5 |
|
|
40 |
Е63300221 |
кольцо |
1 |
1ВР9 |
|
|
41 |
Е6610220 |
опорное кольцо |
1 |
D9XD12ХТ1.25 |
|
|
42 |
ЕО501649 |
болт |
2 |
М12ХР1.75XL115 |
|
|
43 |
63Е579-О |
направляющая |
1 |
D19XL26 |
|
|
44 |
|||||
|
45 |
|||||
|
46 |
|||||
|
47 |
63Е580-О |
крышка катушки |
1 |
72ХЗ5Х26 |
|
|
48 |
63Е444-О |
пластина скольжения |
1 |
2ЗХ80Х20 |
|
|
49 |
ЕО501459 |
винт |
2 |
М12ХР1.75ХLЗО |
|
|
50 |
63Е443-О |
пластина скольжения |
1 |
65Х80Х27 |
|
|
51 |
Е1011695 |
винт |
2 |
M6XP1XL10 |
