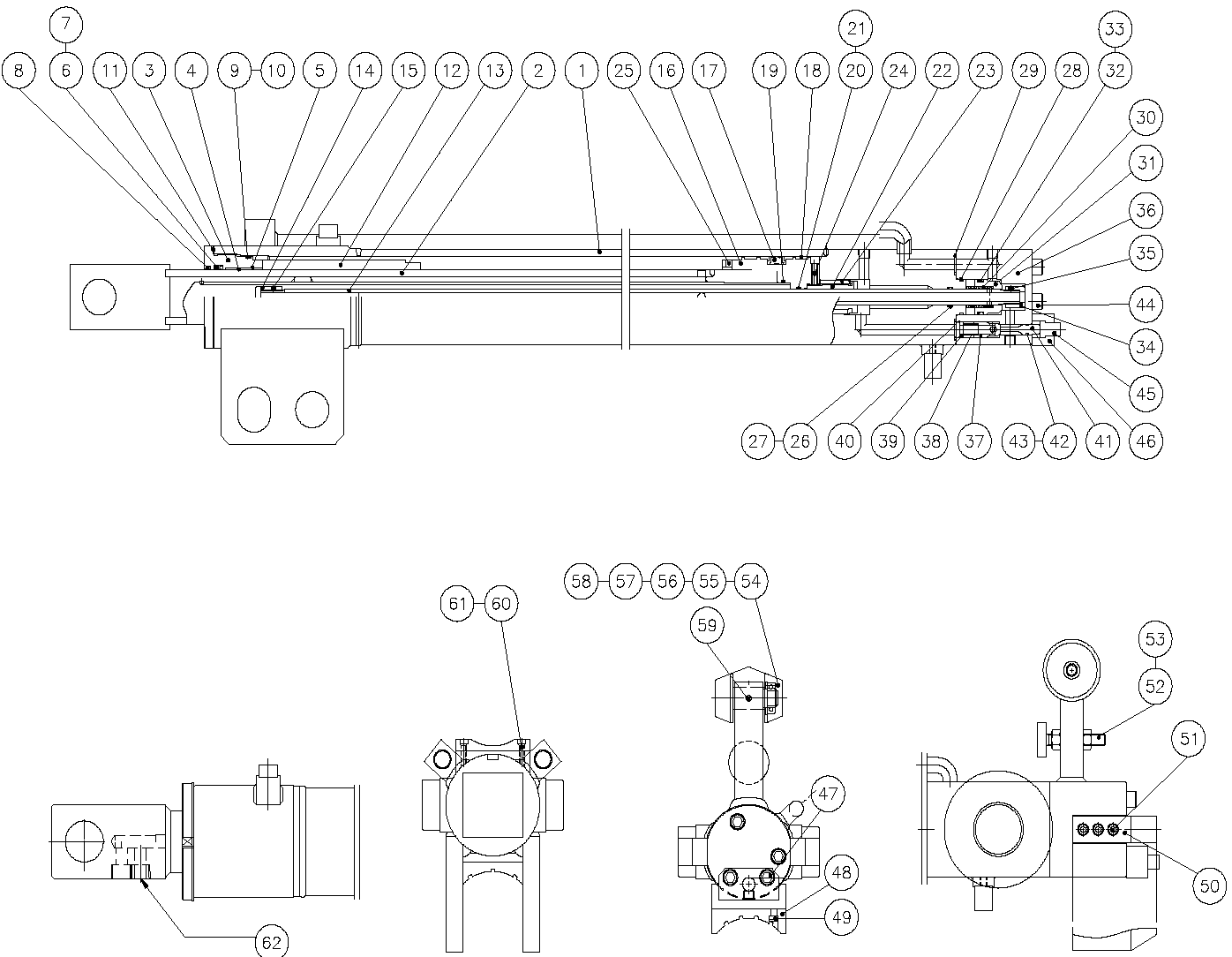

Dong Yang 3506 цилиндр выдвижения стрелы 2
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
63Е447-О |
цилиндр в сборе |
1 |
D90XD102XL4309 |
|
|
2 |
63Е456-О |
шток |
1 |
D65XL4226 |
|
|
3 |
62Е380-3 |
крышка штока |
1 |
D11ЗХD65.ЗХL70 |
|
|
4 |
Е8415163 |
втулка |
1 |
CSB40-6530 |
|
|
5 |
ООМ321-О |
пружинное кольцо |
1 |
AR72 |
|
|
6 |
Е5320421 |
кольцо |
1 |
IUH65X75X6 |
|
|
7 |
Е6501060 |
опорное кольцо |
1 |
D65XD75XTЗ |
|
|
в |
Е6070500 |
грязеудалитель |
1 |
LВН65Х7ЗХ5 |
|
|
9 |
Е6341461 |
кольцо |
1 |
1BG85 |
|
|
10 |
Е6651470 |
опорное кольцо |
1 |
D86XD91ХТ1.25 |
|
|
11 |
62Е397-О |
шайба |
1 |
D95XD116XT1.6 |
|
|
12 |
62Е381-1 |
проставка |
1 |
D65.5XD83XL 120 |
|
|
13 |
63Е440-О |
втягивающее |
1 |
D18XD12XL4147 |
|
|
14 |
63Е341-1 |
гайка |
1 |
D23.5XM17XL32 |
|
|
15 |
Е1300198 |
винт |
1 |
M5XP0.8XL4 |
|
|
16 |
63Е486-О |
клапан |
1 |
D88.ЗXD18XL117 |
|
|
17 |
Е5270440 |
уплотнение |
1 |
90Х70Х22.4Х6.4 |
|
|
18 |
OOW237-0 |
кольцо |
2 |
D90XD85XW15 |
|
|
19 |
Е6300741 |
кольцо |
1 |
1ВРЗ2 |
|
|
20 |
Е6330461 |
кольцо |
1 |
1ВР18 |
|
|
21 |
Е6610460 |
опорное кольцо |
2 |
D18XD22XT1.25 |
|
|
22 |
61Е402-2 |
направляющая втулка |
1 |
D35XD19XL60.6 |
|
|
23 |
61Е399-1 |
прокладка |
1 |
D37XD29XL38 |
|
|
24 |
Е1300314 |
винт |
1 |
M6XP1XL8 |
|
|
25 |
Е1300314 |
винт |
1 |
M6XP1XL8 |
|
|
26 |
Е6330461 |
кольцо |
1 |
1ВР18 |
|
|
27 |
Е6610460 |
опорное кольцо |
2 |
D18XD22XT1.25 |
|
|
28 |
Е6340781 |
кольцо |
1 |
1BG35 |
|
|
29 |
Е6330471 |
кольцо |
2 |
1ВР20 |
|
|
30 |
08D279-2 |
пружина |
1 |
D2.5XD23.5XL56 |
|
|
31 |
62Е388-1 |
клапан |
1 |
D39.9XD18.5ХLЗЗ |
|
|
32 |
Е6330761 |
кольцо |
1 |
1ВР34 |
|
|
33 |
Е6610760 |
опорное кольцо |
2 |
D34XD40XT1.25 |
|
|
34 |
62Е389-2 |
стопорная гайка |
1 |
D26XM17XL23 |
|
|
35 |
Е1300198 |
винт |
1 |
M5XP0.8XL4 |
|
|
36 |
63Е463-О |
корпус клапана |
1 |
D105XL92 |
|
|
37 |
63Е582-О |
клапан |
1 |
D18XL35 |
|
|
38 |
08D284-0 |
пружина |
1 |
D1.5XD1ЗХL26 |
|
|
39 |
63Е399-О |
проставка |
1 |
D11XD17.5XL14 |
|
|
40 |
|||||
|
41 |
63Е581-О |
катушка |
1 |
D12XL45.5 |
|
|
42 |
Е6300221 |
кольцо |
1 |
1ВР9 |
|
|
43 |
Е6610220 |
опорное кольцо |
1 |
D9XD12ХТ1.25 |
|
|
44 |
ЕО501649 |
болт |
3 |
М12ХР1.75XL115 |
|
|
45 |
63Е579-О |
направляющая |
1 |
D19XL25 |
|
|
46 |
63Е580-О |
крышка |
1 |
72ХЗ5Х26 |
|
|
47 |
ЕО501459 |
болт под шестигранник |
1 |
М12ХР1.75ХLЗО |
|
|
48 |
63Е444-О |
пластина скольжения |
1 |
2ЗХ80Х20 |
|
|
49 |
Е1011695 |
винт |
2 |
M6XP1XL10 |
|
|
50 |
62Е649-О |
пластина скольжения |
2 |
35ХЗОХL100 |
|
|
51 |
ЕО500869 |
болт под шестигранник |
6 |
М8ХР1.25XL25 |
|
|
52 |
63Е211-2 |
болт |
1 |
D55XM12XL80 |
|
|
53 |
Е2002146 |
гайка |
2 |
М12ХР1.75ХН1О |
|
|
54 |
62Е255-О |
палец |
1 |
D19XL60 |
|
|
55 |
Е8000209 |
шарик подшипника |
2 |
6002ZZ |
|
|
56 |
62Е762-О |
направляющий ролик |
2 |
D?0XL16.85 |
|
|
57 |
Е8501191 |
кольцо |
2 |
CH-D32 |
|
|
58 |
Е8500051 |
кольцо пружинное |
2 |
CH-D15 |
|
|
59 |
Е4501280 |
пружина |
1 |
5AW28 |
|
|
60 |
63Е466-О |
пластина скольжения |
1 |
20Х17Х80 |
|
|
61 |
Е1011695 |
винт |
2 |
M6XP1XL10 |
|
|
62 |
Е1500022 |
втулка с резьбой |
1 |
PT1/4XL9 |
