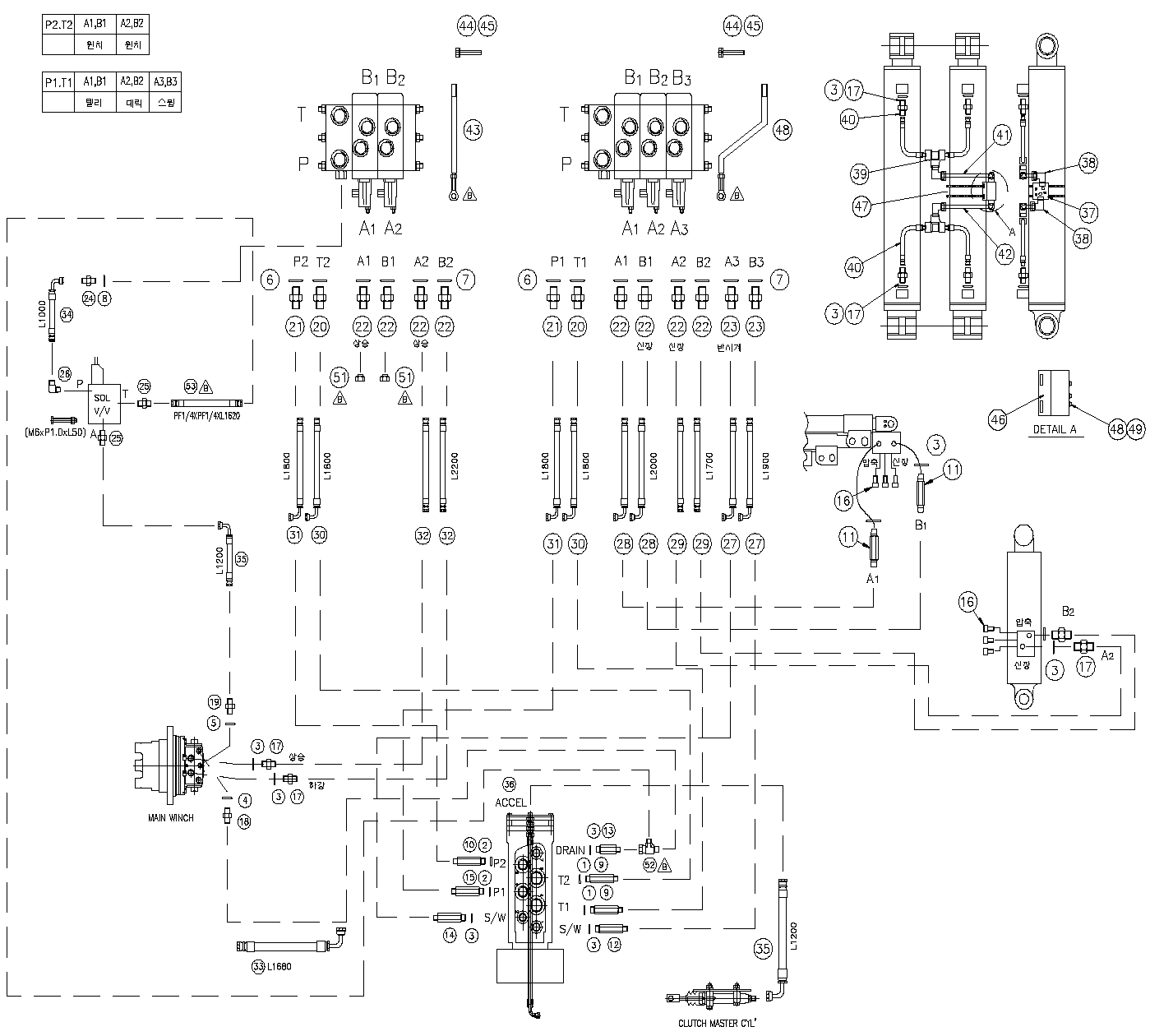

Dong Yang 3506 гидравлическая схема
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
7002636 |
кольцо |
2 |
1АР29 |
|
|
2 |
7002634 |
кольцо |
2 |
1АР24 |
|
|
3 |
7002630 |
кольцо |
13 |
1АР18 |
|
|
4 |
7002628 |
кольцо |
1 |
1АР14 |
|
|
5 |
7002625 |
кольцо |
1 |
1АР11 |
|
|
6 |
7004176 |
медная шайба |
4 |
РFЗ/4 |
|
|
7 |
7004177 |
медная шайба |
10 |
PF1/2 |
|
|
в |
7004227 |
медная шайба |
1 |
PF1/4 |
|
|
9 |
S306522A |
адаптер |
2 |
PF1(O)XPF1(H)XL158 |
|
|
10 |
S306508A |
адаптер |
1 |
PFЗ/4-PFЗ/4XL156 |
|
|
11 |
S306511A |
адаптер |
2 |
PF1/2XPF1/2XL225 |
|
|
12 |
S307610A |
адаптер |
1 |
PF1/2XPFЗ/8(H)XL 176 |
|
|
13 |
S307609A |
адаптер |
1 |
PF1/2XPFЗ/8(H)XL 146 |
|
|
14 |
S306610A |
адаптер |
1 |
PF1/2-PFЗ/8(H)XL21О |
|
|
15 |
S306611A |
адаптер |
1 |
PFЗ/4-PFЗ/4(H)XL196 |
|
|
16 |
7002884 |
болт (ZN) |
6 |
M8XL60/12.9T |
|
|
17 |
S300189A |
адаптер |
10 |
PF1/2(O)XPF1/2(Н) |
|
|
18 |
S305125A |
адаптер |
1 |
РFЗ/8(Н)ХРFЗ/8(О) |
|
|
19 |
S306574A |
адаптер |
1 |
PF1/4(O)XPF1/4(Н) |
|
|
20 |
S300240A |
адаптер |
2 |
PF1(G)X PFЗ/4(H) |
|
|
21 |
S303173A |
адаптер |
2 |
РFЗ/4ХРFЗ/4 |
|
|
22 |
S305762A |
адаптер |
8 |
PF1/2(G)XPF1/2(Н) |
|
|
23 |
7004278 |
адаптер |
2 |
PF1/2(G)XP FЗ/8(H) |
|
|
24 |
S306573A |
адаптер |
1 |
PF1/4(G)XPF1/4(Н) |
|
|
25 |
S302223A |
адаптер |
2 |
РТ1/4XPF1/4(Н) |
|
|
26 |
S302222A |
адаптер 90° |
1 |
PT1/4XPF1/4 |
|
|
27 |
S306512A |
гидравлический шланг |
2 |
PFЗ/8XPFЗ/8XL1900 |
|
|
28 |
S306513A |
гидравлический шланг |
2 |
PF1/2XPF1/2XL2000 |
|
|
29 |
S307614A |
гидравлический шланг |
2 |
PF1/2XPF1/2XL1700 |
|
|
30 |
S306520A |
гидравлический шланг |
2 |
PF1XPF1XL1800 |
|
|
31 |
S306521A |
гидравлический шланг |
2 |
PFЗ/4XPFЗ/4XL1800 |
|
|
32 |
S306575A |
гидравлический шланг |
2 |
PF1/2XPF1/2XL2200 |
|
|
33 |
S307613A |
гидравлический шланг |
1 |
PFЗ/8XPFЗ/8XL1680 |
|
|
34 |
S307602A |
гидравлический шланг |
1 |
PF1/4XPF1/4XL1000 |
|
|
35 |
S306506A |
гидравлический шланг |
2 |
PF1/4XPF1/4XL1200 |
|
|
36 |
S200951A |
акселератор в сборе |
1 |
- |
|
|
37 |
S307668A |
клапан блокировки подъема стрелы |
1 |
35Х60Х62 |
|
|
38 |
S306612A |
адаптер 90° |
4 |
РТ1/2-D15(ZN) |
|
|
39 |
S306613A |
тройник-адаптер |
2 |
PT1/2(ZN) |
|
|
40 |
S306607A |
гидравлический шланг |
4 |
РТ1/2XPF1/2(H)XL505 |
|
|
41 |
S306608A |
гидравлическая труба |
1 |
D15XT2XL396 |
|
|
42 |
S306609A |
гидравлическая труба |
1 |
D15XT2XL389 |
|
|
43 |
S315571A |
рычаг верхнего управления |
2 |
D12X260 |
|
|
44 |
7002317 |
болт |
8 |
M8XL20/8.8T |
|
|
45 |
7003110 |
пружинная шайба |
8 |
М8 |
|
|
46 |
S306598A |
опора |
1 |
60Х90ХТЗ.2 |
|
|
47 |
7004220 |
хомут |
2 |
5415КЗ9 |
|
|
48 |
S315572A |
рычаг управления |
3 |
D12X260 |
|
|
49 |
7002871 |
болт (ZN) |
3 |
M8XL16/12.9Т |
|
|
50 |
7002521 |
гайка |
3 |
М8ХР1.25 |
|
|
51 |
7004283 |
разъем вращающийся |
2 |
PF1/2 |
|
|
52 |
S307712A |
адаптер |
1 |
PFЗ/8XPF1/4ХРFЗ/8 |
|
|
53 |
S313991A |
гидравлический шланг |
1 |
PF1/4XPF1/4XL1620Х2 |
