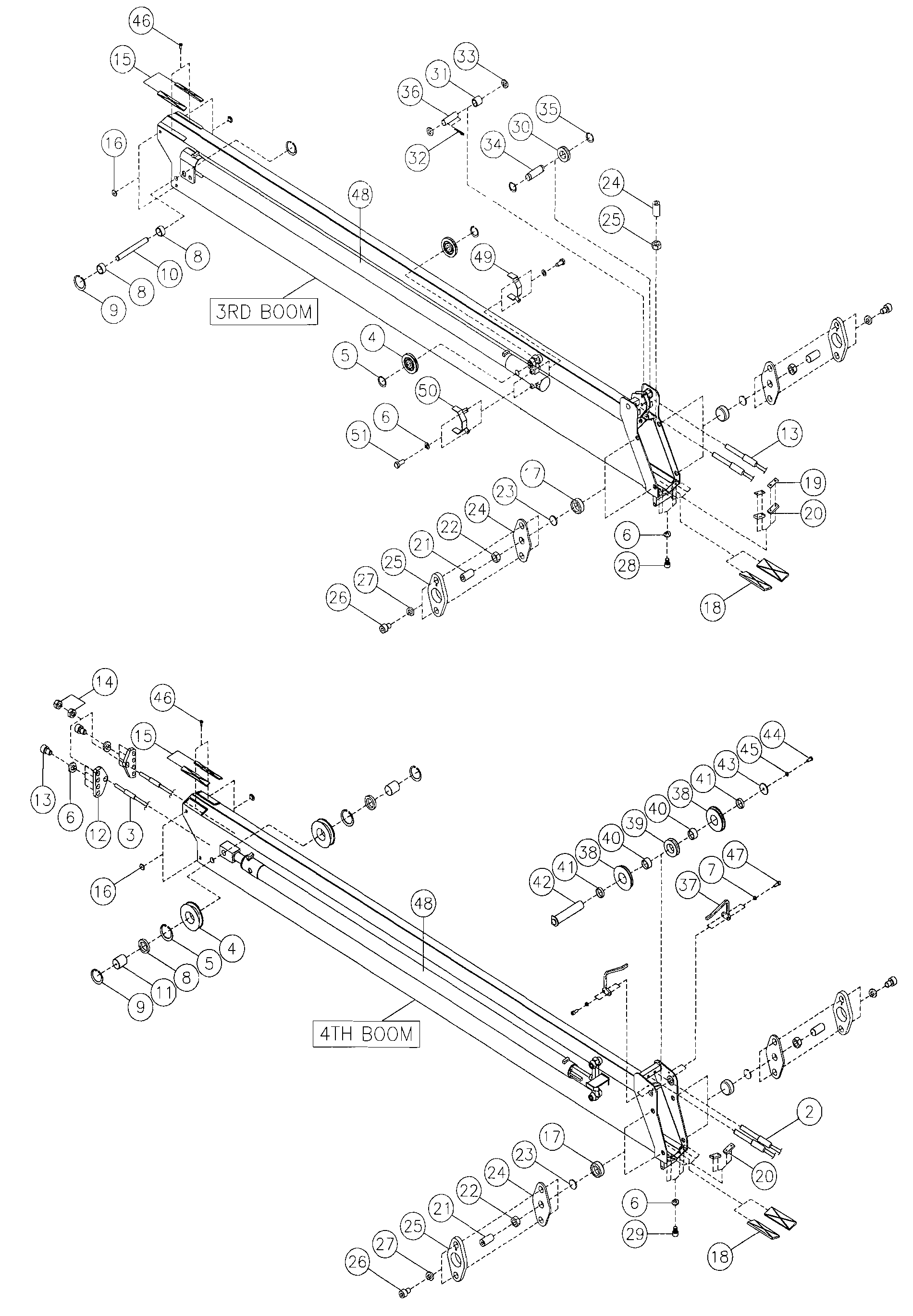

Dong Yang 6506 Arrow 3
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
5204512В |
3 секция стрелы в сборе |
1 |
S2045148 |
|
|
5204516В |
4 секция стрелы в сборе |
1 |
S2045188 |
|
|
1 |
S311362A |
трос выдвижения |
1 |
D14XL11780 |
|
2 |
S311363A |
трос выдвижения |
1 |
D12XL11890 |
|
3 |
5311364В |
трос втягивания |
1 |
D10XL31245 |
|
4 |
S311365A |
шкив |
4 |
D137X21 |
|
5 |
S311401A |
стопорное кольцо |
4 |
SТW-55 |
|
6 |
7003111 |
пружинная шайба |
20 |
М10 |
|
7 |
7003110 |
пружинная шайба |
4 |
М8 |
|
8 |
S306197A |
проставка |
4 |
D64XD41XT6 |
|
9 |
7002717 |
стопорное кольцо |
4 |
RТW-40(ZN) |
|
10 |
S311374A |
палец |
1 |
D40XL250 |
|
11 |
S311375A |
палец |
2 |
D40XL50 |
|
12 |
S311376A |
пластина |
2 |
49Х120ХТ10 |
|
13 |
7002904 |
болт (ZN) |
8 |
М1ОХLЗО/12.9Т |
|
14 |
7002502 |
гайка |
4 |
111112 |
|
15 |
9100258 |
подушка |
4 |
40ХЗООХТ11 |
|
16 |
7004213 |
подушка |
8 |
D40ХТ10 |
|
17 |
S311381A |
подушка |
8 |
D40XD26XL22 |
|
18 |
7004273 |
подушка |
4 |
70Х2ЗОХТ10 |
|
19 |
S311109A |
проставка |
2 |
75ХЗ2ХТ2.З |
|
20 |
S305874A |
ограничитель |
4 |
32Х75ХТ12 |
|
21 |
7002961 |
винт |
10 |
М16XL50/1О.9Т |
|
22 |
S308877A |
гайка |
10 |
М16/10Т |
|
23 |
5311383д |
пластина |
8 |
D26XT3.2 |
|
24 |
5311384д |
пластина |
8 |
57Х110ХТ4.5 |
|
25 |
5311385А |
пластина |
8 |
57Х110ХТ12 |
|
26 |
7002922 |
винт |
16 |
М12XL35/12.9T |
|
27 |
7003112 |
пружинная шайба |
16 |
М12 |
|
28 |
7002902 |
болт (ZN) |
4 |
M10XL25/12.9T |
|
29 |
7002900 |
болт (ZN) |
4 |
M10XL20/12.9T |
|
30 |
5314806д |
шкив |
1 |
D120XT28 |
|
31 |
5310568д |
проставка |
1 |
D14.3XD21.7XL30 |
|
32 |
7002585 |
шплинт |
2 |
D14(ZN)-R |
|
33 |
7003075 |
шайба |
2 |
М26 |
|
34 |
5311008д |
палец |
1 |
D25XL70 |
|
35 |
7002696 |
стопорное кольцо |
2 |
SТW-45 |
|
36 |
5307394д |
брусок |
1 |
D14XL75 |
|
37 |
5311386д |
пластина направляющая |
2 |
50Х243ХТ9 |
|
38 |
5311387д |
шкив |
2 |
D250XL36 |
|
39 |
5314807А |
шкив |
1 |
D200XT41 |
|
40 |
5311403д |
проставка |
2 |
D60.5XD52.7XL58 |
|
41 |
5311388д |
проставка |
2 |
D60.5XD52.7XL17 |
|
42 |
5311389д |
палец |
1 |
D50XL275 |
|
43 |
5305731А |
пластина |
1 |
D15XD70XT6 |
|
44 |
7002243 |
болт (ZN) |
1 |
М14XL30/1О.9Т |
|
45 |
7003113 |
пружинная шайба |
1 |
М14 |
|
46 |
7002779 |
винт |
4 |
M6XL16 |
|
47 |
7002874 |
болт (ZN) |
4 |
M8XL20/12.9T |
|
48 |
Н20539300 |
цилиндр в сборе |
1 |
- |
|
49 |
S311402A |
пластина |
1 |
184Х27ХТЗ.2 |
|
50 |
7002221 |
болт (ZN) |
4 |
M10XL16 |
|
51 |
S311366A |
пластина |
1 |
184Х27ХТЗ.2 |
