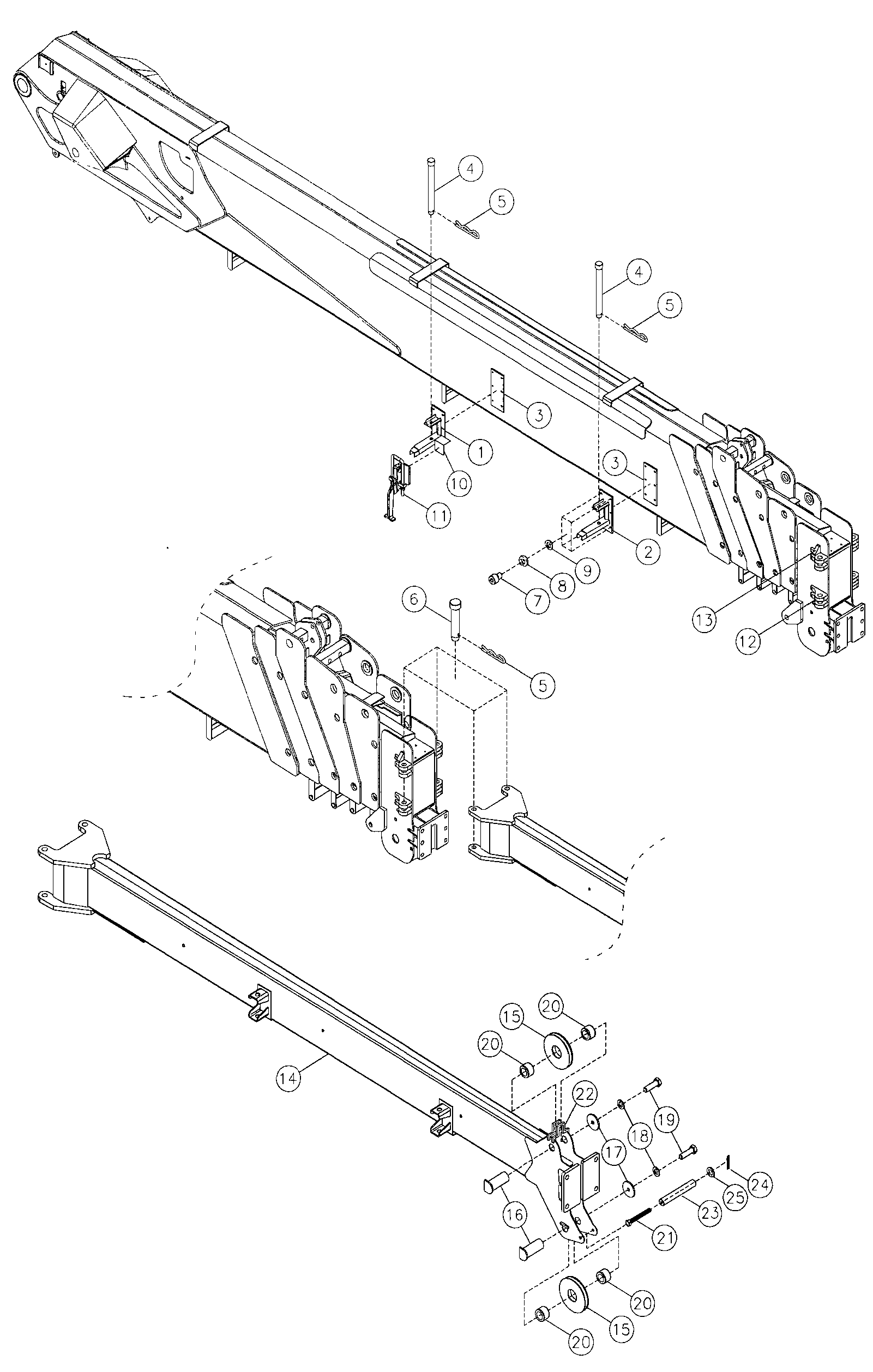

Dong Yang 6506 Arrow Frame Sub
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
5308358А |
опора |
1 |
- |
|
2 |
5308359д |
опора |
1 |
- |
|
3 |
5311579А |
скоба |
2 |
- |
|
4 |
5305453д |
палец |
2 |
D25XL230 |
|
5 |
7004228 |
шплинт |
6 |
D4XD30 |
|
6 |
5305902D |
палец |
4 |
D30XL120 |
|
1 |
7002170 |
болт |
12 |
М10XL20/1О.9Т |
|
8 |
7003096 |
пружинная шайба |
12 |
М10 |
|
9 |
7003072 |
шайба |
12 |
М10 |
|
10 |
5303313А |
угол |
1 |
65X65XT5XL90 |
|
11 |
5303325D |
зажимной переключатель |
1 |
K IFX070X41F |
|
12 |
5305900А |
пластина |
8 |
75Х150ХТ25 |
|
13 |
5305901D |
пластина |
4 |
50Х50ХТ25 |
|
14 |
5206149D |
стрела |
1 |
S202603E |
|
15 |
5305310А |
шкив (D) |
2 |
D196XD158XL28 |
|
16 |
5305974А |
палец |
2 |
D40XL102 |
|
17 |
5305731А |
пластина |
2 |
D15XD70XT6 |
|
18 |
7003113 |
пружинная шайба |
2 |
М14 |
|
19 |
7002243 |
болт (ZN) |
2 |
M14XL30/10.9T |
|
20 |
5305983д |
проставка |
4 |
D48.6XL37 |
|
21 |
5305980А |
проставка |
1 |
D21.7XD14.3XL93 |
|
22 |
5305981А |
пластина |
2 |
92Х92ХТ12 |
|
23 |
5305982А |
палец |
1 |
M14XP2.0XL120 |
|
24 |
7002584 |
шплинт |
1 |
D12(ZN) |
|
25 |
7003075 |
шайба |
1 |
М26 |
