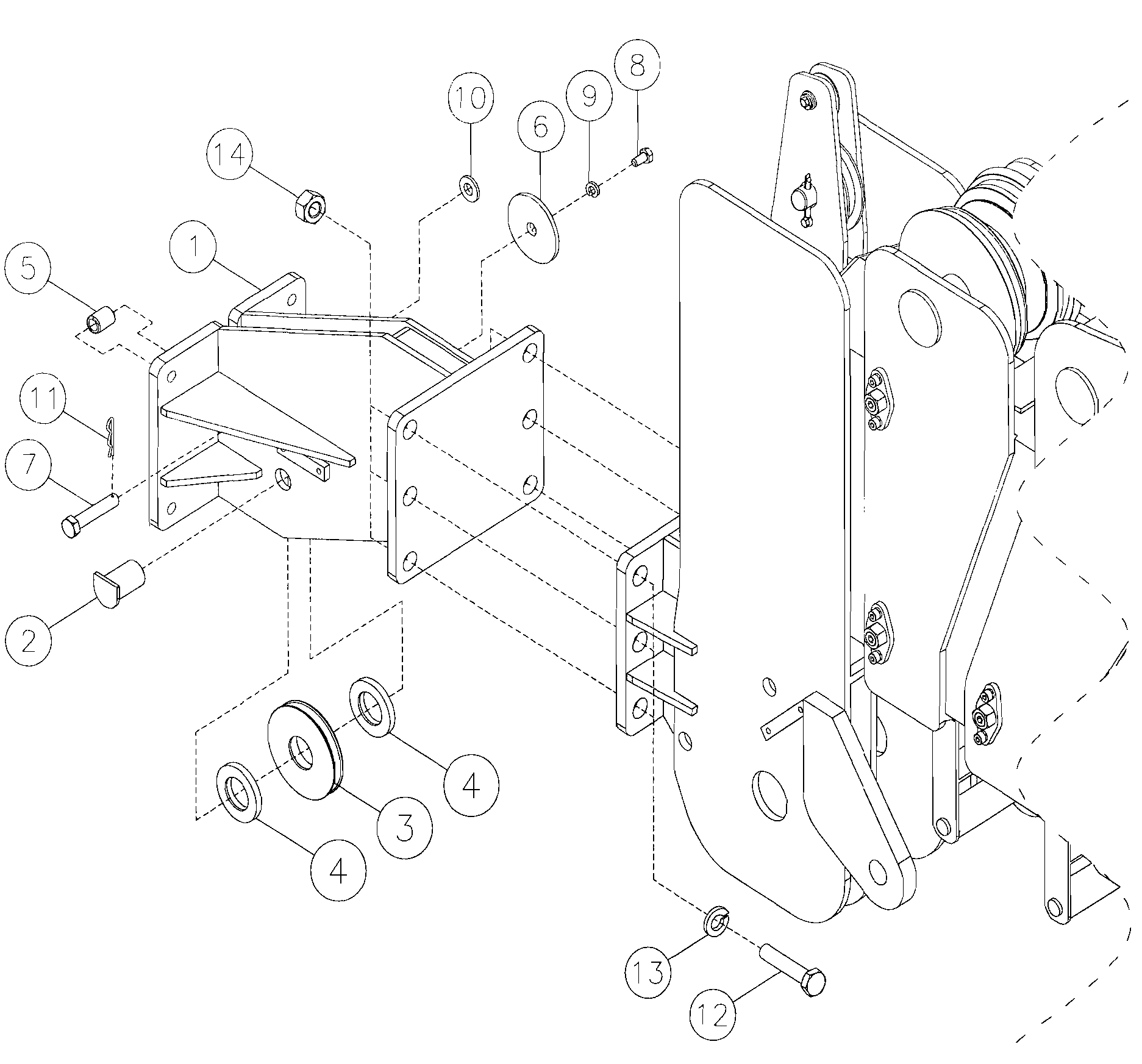

Dong Yang 6506 Arrow Sub Unit
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
S202703A |
рама |
1 |
- |
|
2 |
S305895A |
палец |
1 |
D40XL51 |
|
3 |
S305310A |
шкив (D) |
1 |
D196XD158XL28 |
|
4 |
S305896A |
проставка |
2 |
D48.6XL7 |
|
5 |
S305899A |
проставка |
1 |
D21.7XD14.3XL32 |
|
6 |
S305731A |
пластина |
1 |
D15XD70XT6 |
|
7 |
SЗО5897д |
болт |
1 |
М14XP2.0XL66/1ОТ |
|
8 |
7002243 |
болт (ZN) |
1 |
М14ХLЗО/10.9Т |
|
9 |
7003113 |
пружинная шайба |
1 |
М14 |
|
10 |
7003080 |
шайба |
1 |
М26 |
|
11 |
7002584 |
шплинь |
1 |
D12(ZN) |
|
12 |
7002250 |
болт (ZN) |
6 |
M24XL65/1О.9Т |
|
13 |
7003107 |
пружинная шайба |
6 |
D24.5XD40.3XT5.9 |
|
14 |
5308882А |
гайка |
6 |
М24/10Т |
