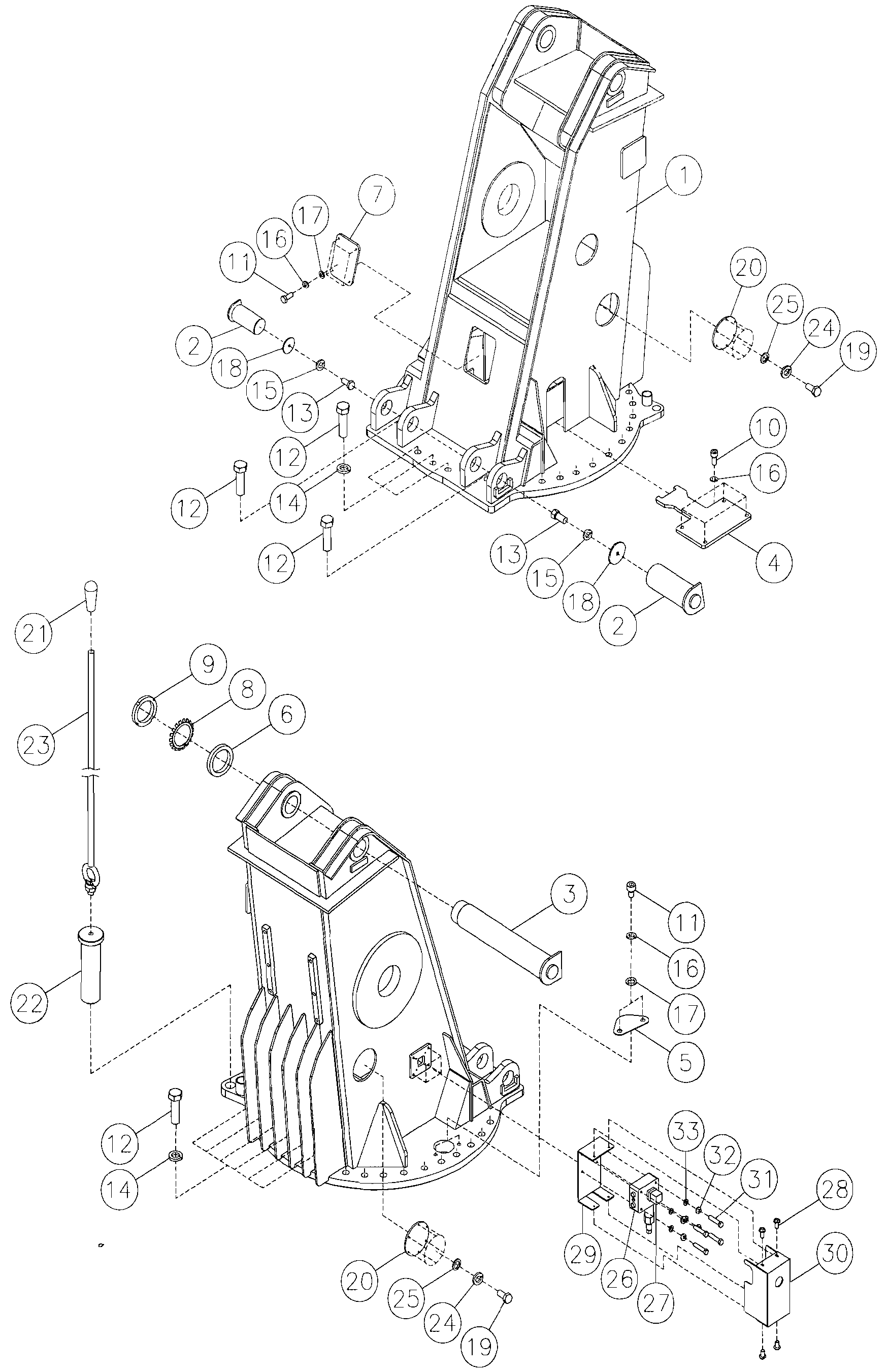

Dong Yang 6506 Column
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
S204542A |
колонна |
1 |
- |
|
2 |
S311523A |
палец |
2 |
D70XL216 |
|
3 |
S311524A |
палец |
1 |
D80XL556 |
|
4 |
S311526A |
ограничитель вращателя |
1 |
200Х337ХТ12 |
|
5 |
S311527A |
крышка |
1 |
126Х80ХТ1.6 |
|
6 |
S306827A |
шайба |
1 |
D1ООХ80.5ХТ1 О |
|
7 |
S311528A |
крышка |
1 |
205Х250ХТ1 |
|
8 |
S306828A |
шайба |
1 |
AW15 |
|
9 |
S306829A |
стопорная гайка |
1 |
AN15 |
|
10 |
7002225 |
болт (ZN) |
4 |
M10XL30/10.9T |
|
11 |
7002221 |
болт (ZN) |
6 |
M10XL16/10.ЭТ |
|
12 |
S311529A |
болт |
30 |
M24XP3.0XL95 |
|
13 |
7002243 |
болт (ZN) |
2 |
M14XL30/1О.9Т |
|
14 |
7003107 |
пружинная шайба |
28 |
D24.5XD40.3XT5.9 |
|
15 |
7003099 |
пружинная шайба |
2 |
М14 |
|
16 |
7003111 |
пружинная шайба |
10 |
М10 |
|
17 |
7003072 |
шайба |
6 |
М10 |
|
18 |
S306766A |
пластина |
2 |
D90XT6 |
|
19 |
7002387 |
болт (ZN) |
12 |
MSXL15/8.ВТ |
|
20 |
S311593A |
крышка |
2 |
D190XD170XT1.2 |
|
21 |
7004244 |
ручка |
1 |
|
|
D25XL60 |
||||
|
22 |
S308022A |
палец |
1 |
D50XD37XL135 |
|
23 |
S308024A |
рычаг |
1 |
D10XX1400 |
|
24 |
7003110 |
пружинная шайба |
12 |
мв |
|
25 |
7003070 |
шайба |
12 |
М8 |
|
26 |
S307701A |
клапан перегрузки стрелы |
1 |
- |
|
27 |
S307702A |
переключатель давления |
1 |
РРС150 |
|
28 |
S311655D |
болт |
4 |
M6XL15 |
|
29 |
S311250A |
крышка |
1 |
358Х120ХТ2.3 |
|
30 |
S311641A |
крышка |
1 |
375Х462ХТ3.2 |
|
31 |
7002219 |
болт |
4 |
-M8XL65 |
|
32 |
7003110 |
пружинная шайба |
16 |
М8 |
|
33 |
7003070 |
шайба |
16 |
М8 |
