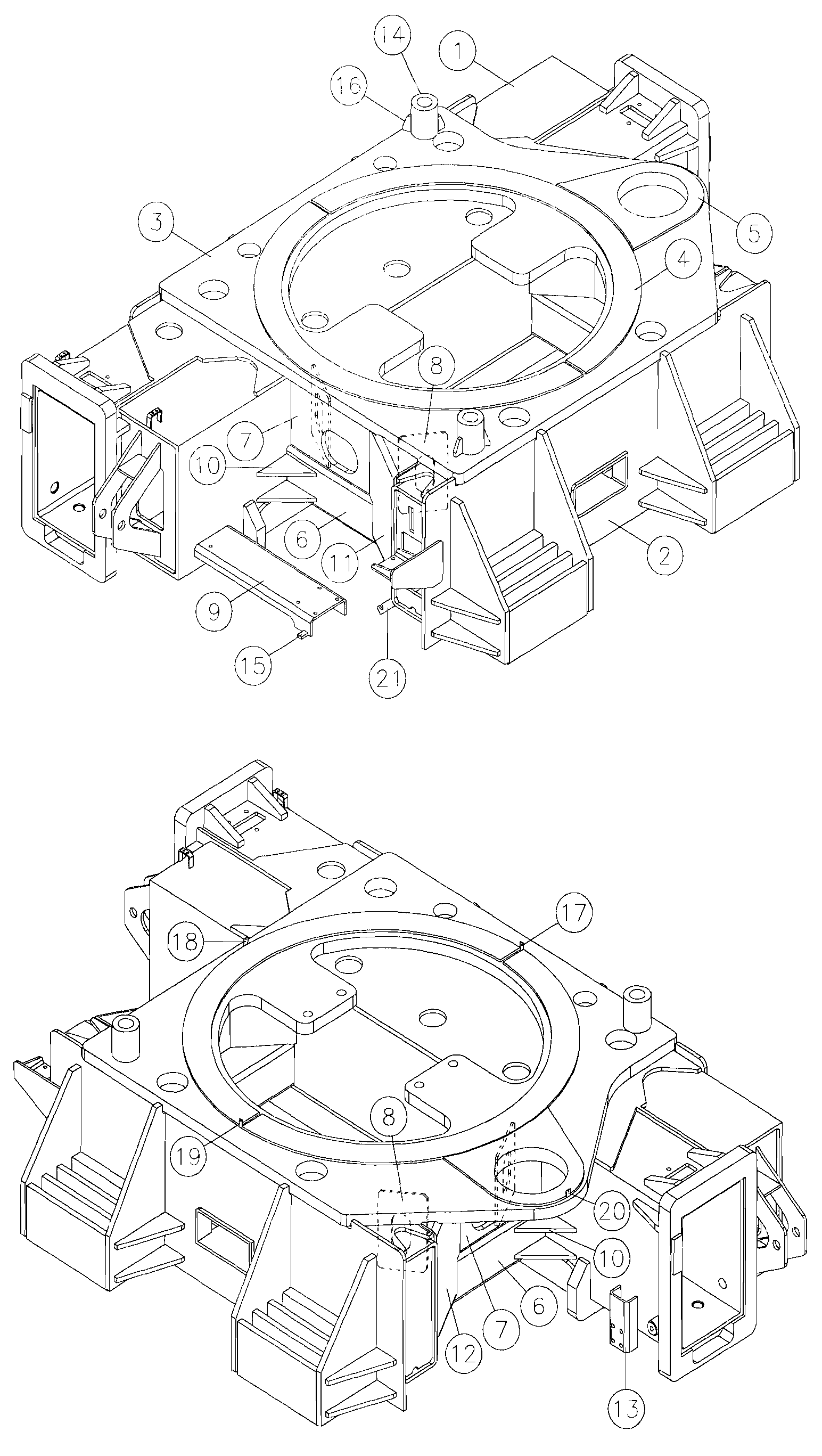

Dong Yang 6506 Frame OR Base
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
S204533д |
рама аутригера станицы |
1 |
- |
|
2 |
S2045358 |
опора рама |
1 |
- |
|
3 |
S311446A |
основная рама |
1 |
1111Х1310ХТ32 |
|
4 |
S311447A |
пластина |
2 |
D1005XD861ХТ9 |
|
5 |
S311448A |
пластина |
1 |
313Х330ХТ9 |
|
6 |
S311449A |
профиль |
2 |
125Х125XL498XT6 |
|
7 |
S311450д |
пластина |
2 |
498Х210ХТ10 |
|
8 |
S306387A |
пластина |
4 |
150Х210ХТ10 |
|
9 |
S306388A |
опора |
1 |
428Х212ХТ6 |
|
10 |
S306389A |
пластина |
4 |
100Х100ХТ10 |
|
11 |
S311451A |
пластина |
1 |
228Х469ХТ6 |
|
12 |
S311452A |
пластина |
1 |
228Х469ХТ6 |
|
13 |
S306391D |
пластина |
1 |
128Х140ХТ6 |
|
14 |
S316184A |
бобышка |
2 |
D70XD40XL130 |
|
15 |
S306392A |
пластина |
1 |
15Х25ХТ6 |
|
16 |
S316183D |
пластина |
4 |
50Х30ХТ9 |
|
17 |
S311634A |
опора (А) |
1 |
20Х114ХТ4.5 |
|
18 |
S306471A |
опора (В) |
1 |
20Х134ХТ4.5 |
|
19 |
S311635A |
опора (С) |
1 |
20Х99ХТ4.5 |
|
20 |
S306470A |
опора (А) |
1 |
20Х65ХТ4.5 |
|
21 |
S306724A |
пластина |
1 |
55Х30ХТ4.5 |
