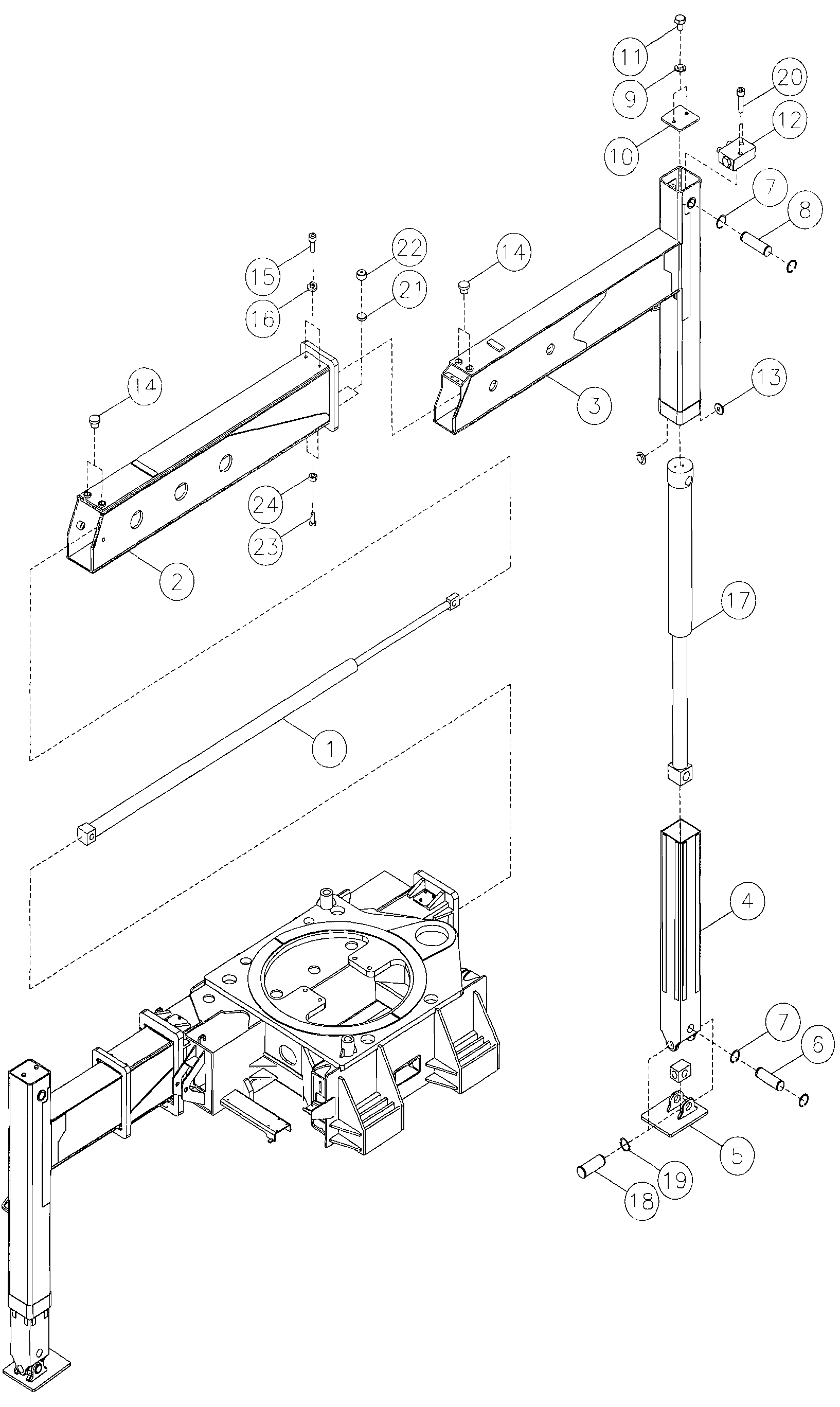

Dong Yang 6506 Frame OR Front
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
S204850A |
цилиндр выдвижения аутригера |
2 |
- |
|
2 |
S204842A |
внешняя часть корпуса аутригера выдвижения |
2 |
- |
|
3 |
S204846A |
внутренняя часть корпуса аутригера выдвижения |
2 |
- |
|
4 |
S203615A |
внутренняя часть аутригера опускания |
2 |
- |
|
5 |
S203602A |
лапа аутригера |
2 |
- |
|
6 |
S306368A |
штырь |
2 |
045XL139 |
|
7 |
7002719 |
стопорное кольцо |
8 |
RTW-45(ZN) |
|
8 |
S306241A |
палец |
2 |
045XL176 |
|
9 |
7003111 |
пружинная шайба |
4 |
М10 |
|
10 |
S306247A |
крышка |
2 |
175Х175ХТ2 |
|
11 |
7002327 |
болт |
4 |
M10XL10/8.ST |
|
12 |
S302419A |
гидрозамок аутригера |
2 |
- |
|
13 |
7004213 |
пластина (А) |
4 |
040ХТ10 |
|
14 |
S307497A |
пластина |
8 |
040XL20 |
|
15 |
7002874 |
болт (ZN) |
4 |
M8XL20/12.9T |
|
16 |
7003110 |
пружинная шайба |
4 |
М8 |
|
17 |
S310523A |
цилиндр |
2 |
- |
|
18 |
S306370A |
палец |
2 |
050XL122 |
|
19 |
7002697 |
стопорное кольцо |
2 |
SТW-45(ZN) |
|
20 |
7002910 |
винт |
4 |
М1OXL40/12.9T |
|
21 |
7004659 |
пластина |
4 |
021ХТ1.6 |
|
22 |
S305525A |
пластина |
4 |
025XL21 |
|
23 |
7002362 |
болт |
4 |
M14XL40/8.8T |
|
24 |
7002523 |
гайка |
4 |
М14 |
