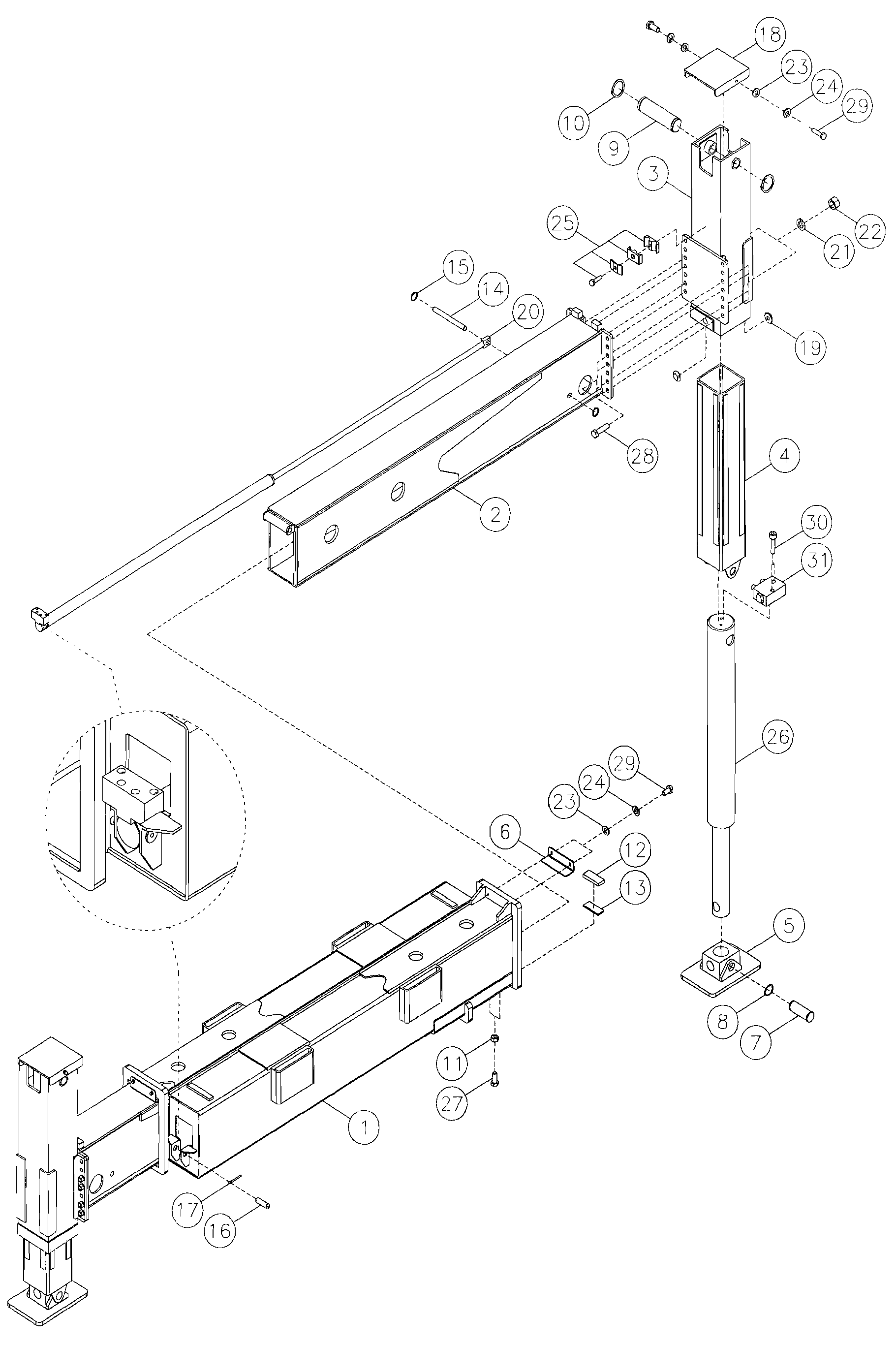

Dong Yang 6506 Frame OR Rear
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
S203574A |
внешняя часть аутригера выдвижения в сборе |
1 |
- |
|
2 |
S204823A |
внутренняя часть аутригера выдвижения в сборе |
2 |
- |
|
3 |
S204827A |
внешняя часть аутригера опускания в сборе |
2 |
- |
|
4 |
S204831A |
внутренняя часть аутригера опускания в сбре |
2 |
- |
|
5 |
S204833A |
лапа аутригера |
2 |
- |
|
6 |
S306884B |
пластина |
2 |
100х150хТ3.2 |
|
7 |
S314866A |
палец |
2 |
D45XL142 |
|
8 |
7002697 |
пружинное кольцо |
2 |
STW-45(ZN) |
|
9 |
S306241A |
палец |
2 |
D45XL176 |
|
10 |
7002719 |
пружинное кольцо |
4 |
RТW-45(ZN) |
|
11 |
7002570 |
гайка (ZN) |
4 |
М12/10.9Т |
|
12 |
S306242A |
подушка |
2 |
29Х89ХТ10 |
|
13 |
S306243A |
пластина |
2 |
29Х89ХТ1.6 |
|
14 |
S306869A |
палец |
2 |
D22XL164 |
|
15 |
7002679 |
пружинное кольцо |
4 |
SТW-22 |
|
16 |
S305523A |
палец |
2 |
D25XL75 |
|
17 |
7002598 |
шплинт |
2 |
D5XL40 |
|
18 |
S314867A |
крышка |
2 |
208Х206ХТ3.2 |
|
19 |
S307497A |
подушка |
4 |
D40XL20 |
|
20 |
S306499A |
гидроцилиндр выдвижения аутригера |
2 |
D40XD25XST1504 |
|
21 |
7003101 |
пружинная шайба |
16 |
М16 |
|
22 |
S308877A |
гайка |
16 |
IVl16/10T |
|
23 |
7003070 |
шайба |
8 |
IVl8 |
|
24 |
7003093 |
шайба |
8 |
М8 |
|
25 |
S316204A |
хомут |
2 |
D19 |
|
26 |
S20369ЗA |
цилиндр опускания аутригера |
2 |
- |
|
27 |
7002235 |
болт (ZN) |
4 |
M12XL30/10.9T |
|
28 |
7002246 |
болт (ZN) |
16 |
M16XL40/10.9T |
|
29 |
7002209 |
болт (ZN) |
8 |
MBXL16/10.9Т |
|
30 |
7002910 |
винт |
4 |
M10XL40/12.9T |
|
31 |
S302419A |
гидрозамок аутригера |
2 |
- |
