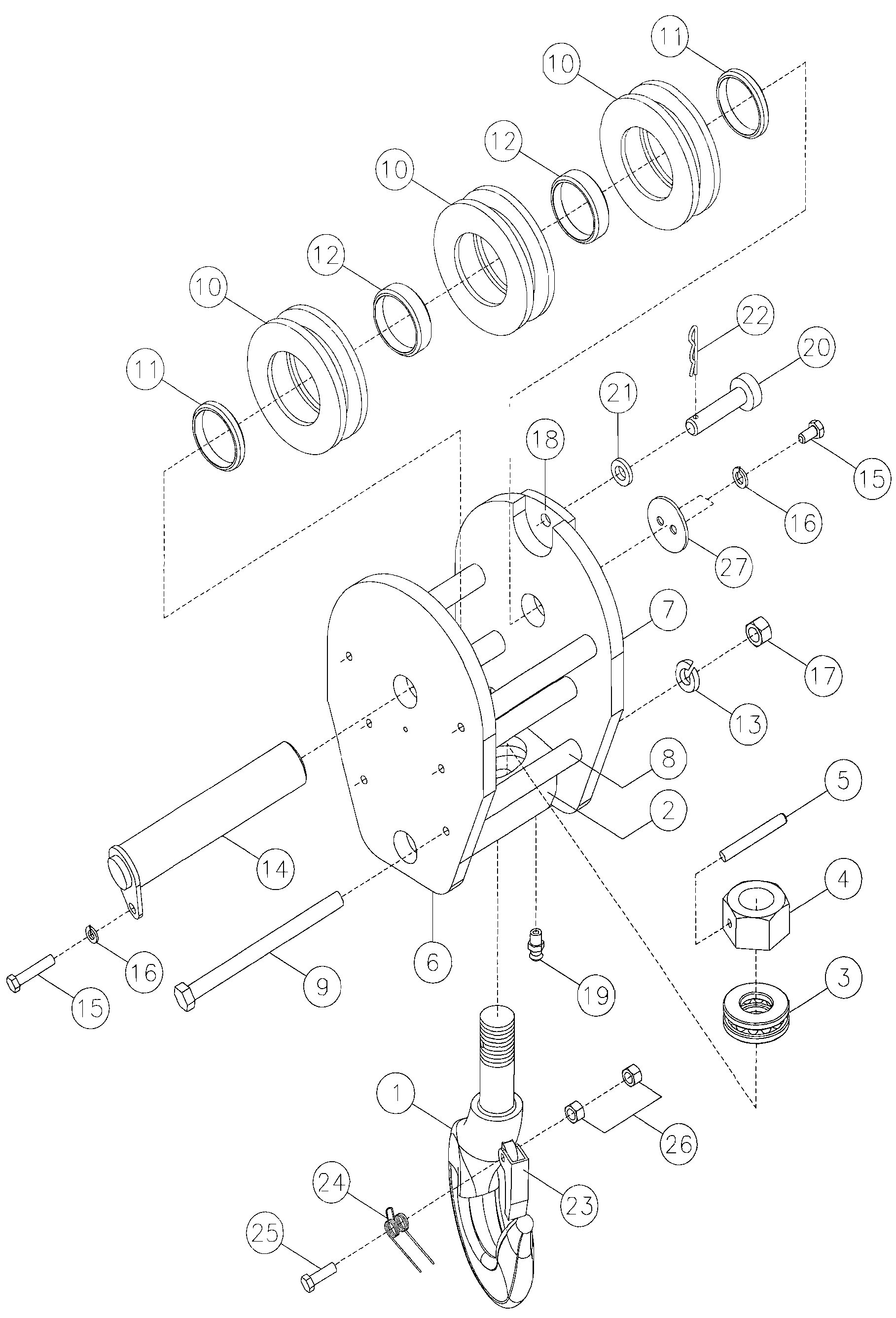

Dong Yang 6506 Hook
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
S306644A |
гак (крюк) |
1 |
22TON |
|
2 |
S306640A |
цапфа крюка |
1 |
D110XD55XL205 |
|
3 |
W306809A |
подшипник |
1 |
51309 |
|
4 |
S308890A |
гайка |
1 |
М36/10Т |
|
5 |
7002609 |
пружина |
1 |
6Х63 |
|
6 |
S314701A |
пластина крюка |
1 |
400Х500ХТ40 |
|
7 |
S314702д |
пластина крюка |
1 |
400Х500ХТ40 |
|
8 |
S306627A |
проставка |
6 |
D21.7XD16.1XL138 |
|
9 |
S306636A |
болт |
6 |
М14XL190ХТ10/1ОТ |
|
10 |
S306093д |
шкив |
3 |
D260XL38 |
|
11 |
S305867A |
проставка |
2 |
D76.3XL13 |
|
12 |
S306628A |
проставка |
2 |
D76.3XD64.3XL23 |
|
13 |
7003113 |
пружинная шайба |
6 |
М14 |
|
14 |
S314776A |
палец |
1 |
D60XL201.5 |
|
15 |
7002316 |
болт |
3 |
MSXL16/8.ST |
|
16 |
7003110 |
пружинная шайба |
3 |
MS |
|
17 |
S306633д |
гайка |
6 |
М14 |
|
18 |
S306638д |
пластина |
1 |
100Х130ХТ14 |
|
19 |
7002479 |
смазочный ниппель |
1 |
А-РТ1/8 |
|
20 |
S306632A |
палец |
1 |
D29XL55.5 |
|
21 |
7003049 |
шайба |
1 |
М30 |
|
22 |
7004228 |
шплинт |
1 |
D4XD30 |
|
23 |
S314075A |
пластина |
1 |
50Х119ХТ2.3 |
|
24 |
S314076A |
пружина |
1 |
D2 |
|
25 |
7002372 |
болт (ZN) |
1 |
M8XL50/8.8T |
|
26 |
7002530 |
гайка |
2 |
М8/10.9Т |
|
27 |
5314777А |
пластина |
1 |
D80XT4.5 |
