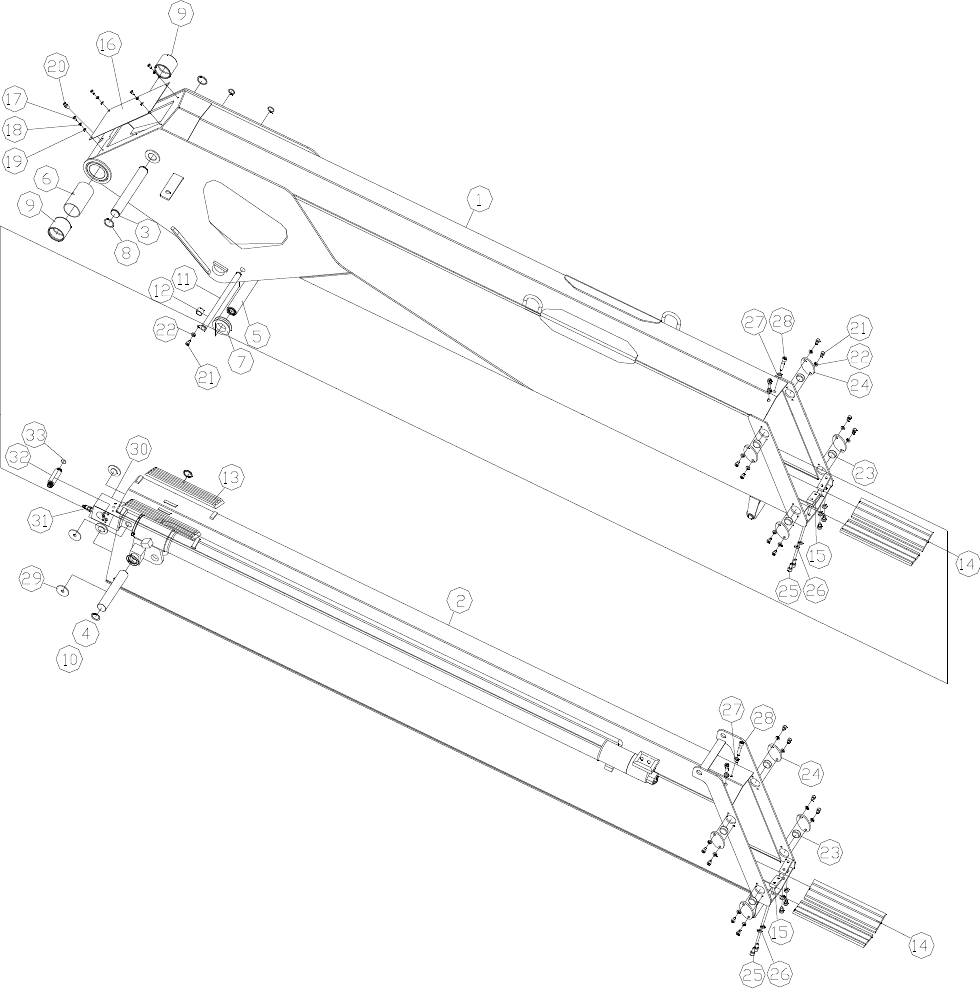

Dong Yang SS 1406 стрела
Запросить цену
| № | номер детали | описание | кол-во | характеристики |
|---|
| 1 |
S204991A |
1 секция стрелы |
1 |
S204993B |
| 2 |
S203737B |
2 секция стрелы |
1 |
S203739B |
| 3 |
S305292A |
палец |
1 |
D35XL249 |
| 4 |
S305293A |
палец |
1 |
D35XL192 |
| 5 |
S305314A |
ролик |
1 |
D40XL214 |
| 7 |
S305341A |
ролик |
1 |
D72XL18 |
| 8 |
7002693 |
стопорное кольцо |
2 |
RTW-35(ZN) |
| 9 |
S307070A |
втулка |
2 |
D66XD60XL60 |
| 10 |
7002715 |
стопорное кольцо |
2 |
RTW-35(ZN) |
| 11 |
S305299A |
штырь |
1 |
D20XL230 |
| 12 |
S308138A |
втулка |
1 |
D48.6XL20 |
| 13 |
7004248 |
подушка |
2 |
35X160XT9 |
| 14 |
7004251 |
подушка |
4 |
40X160XT10 |
| 15 |
S305328A |
стопор |
4 |
65X25XT9 |
| 16 |
S305329A |
крышка |
1 |
170X360XT1 |
| 17 |
7002301 |
болт |
4 |
M6XL10-8.8 |
| 18 |
7003109 |
пружинная шайба(гровер) |
4 |
m6 |
| 19 |
7003056 |
шайба |
4 |
m6 |
| 20 |
7002479 |
смазочный ниппель |
1 |
A-PT1/8 |
| 21 |
7002868 |
отверстие под болт |
17 |
M8XL12(Zn) |
| 22 |
7003110 |
пружинная шайба(гровер) |
17 |
M8 |
| 23 |
7004261 |
подушка |
8 |
D32XL13 |
| 24 |
S305347A |
прижимная пластина |
8 |
50X80XT6 |
| 25 |
7002898 |
отверстие под болт |
8 |
M10XL16 |
| 26 |
7003111 |
пружинная шайба(гровер) |
8 |
M10 |
| 27 |
7002500 |
гайка |
4 |
M10 |
| 28 |
7002909 |
отверстие под болт |
4 |
M10XL40 |
| 29 |
7004254 |
подушка |
4 |
D30X2.5 |
| 30 |
H20376400 |
гидроцилиндр телескопический |
1 |
|
| 31 |
S306481A |
клапан невозвратный цилиндра выдвижения |
1 |
2XPF1/2(O) |
| 33 |
S307618A |
адаптер |
2 |
PF1/2(O)XPF1/2XL160 |
| 34 |
7002630 |
кольцо |
2 |
1AP18 |
