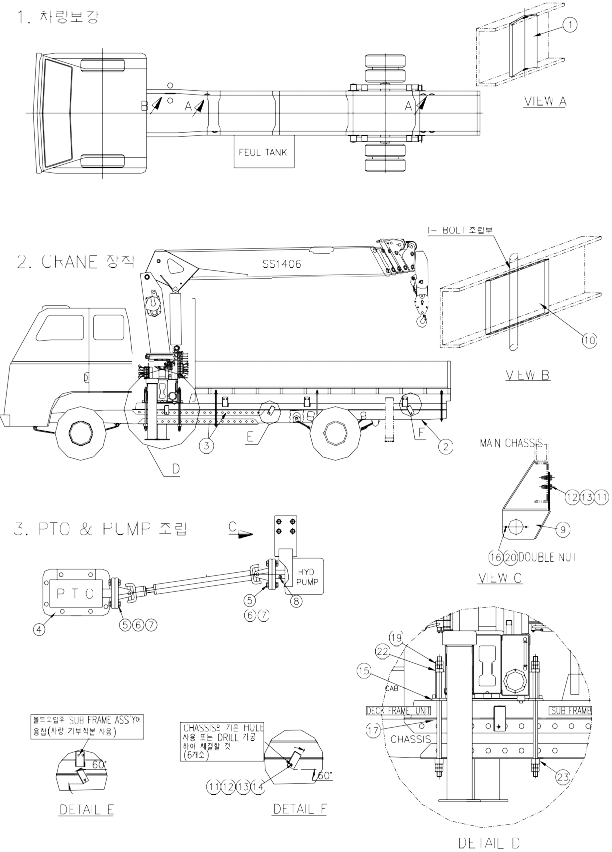

Dong Yang SS 1406 установка на шасси
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
S303395A |
плита |
1 |
T12XL1800 |
|
2 |
S900106A |
стойка |
8 |
75XT9XL6000 |
|
3 |
S303349A |
рама |
4 |
88X88XT8XL2350 |
|
4 |
помпа |
1 |
в зависимости от модели |
|
|
S303368A |
помпа |
1 |
5тонн(воздух) |
|
|
5 |
7002211 |
болт(ZN) |
8 |
M8XL25 |
|
6 |
7003110 |
шайба пружинная |
8 |
M8 |
|
7 |
7002568 |
гайка (Zn) |
8 |
M8 |
|
8 |
7002952 |
винт |
1 |
M8xL10 |
|
9 |
S303362A |
помпа |
1 |
|
|
10 |
S303417A |
пластина |
2 |
400X228XT12 |
|
11 |
7002569 |
гайка(ZN) |
10 |
M10 |
|
12 |
7002226 |
болт(ZN) |
10 |
M10XL35 |
|
13 |
7003111 |
пружинная шайба |
10 |
M10 |
|
14 |
S303392A |
соединитель пластин |
6 |
80X140XT6 |
|
15 |
S303402A |
пластина |
4 |
75X120XT12 |
|
16 |
7002244 |
болт |
2 |
M14XL55 |
|
17 |
S303459A |
шпилька |
8 |
M27XP2XL690 |
|
18 |
S303405A |
шайба (верхняя) |
2 |
50X180XT12 |
|
19 |
S308888A |
гайка |
32 |
M27XP2.0 |
|
20 |
S308876A |
гайка |
4 |
M14 |
|
21 |
S201803A |
гак (крюк) |
1 |
7TON |
|
22 |
S303405A |
шайба (верхняя) |
4 |
50X180XT12 |
|
23 |
S303460A |
шайба (нижняя) |
3 |
180X55XT36 |
|
24 |
S201097A |
помпа |
1 |
|
|
1) |
7002646 |
кольцо |
1 |
1AG35 |
|
2) |
7002663 |
кольцо |
1 |
1AP34 |
|
3) |
S303379B |
фланец всасывания |
1 |
|
|
4) |
S303380A |
кольцо |
2 |
1" |
|
5) |
7003111 |
пружинная шайба |
8 |
M10 |
|
6) |
7002905 |
болт под шестигранник |
8 |
M10XL35 |
|
7) |
S303457A |
хомут |
2 |
D60 |
|
8) |
S303376A |
шланг всысывающий |
1 |
D38.1XD52XL2000 |
|
9) |
S303381A |
гидравлический шланг |
1 |
1"XPF3/4XL2000 |
|
10) |
S303382A |
кольцо |
2 |
1 1/4" |
|
25 |
S303396A |
болт |
4 |
M16XP2XL530 |
|
26 |
S300077A |
шайба(верхняя) |
6 |
180X44XT16 |
|
27 |
S303461A |
шайба(нижняя) |
1 |
220X75XT36 |
|
28 |
S303391A |
опора |
4 |
32X32X60 |
|
29 |
S307423A |
шайба |
3 |
T36X220X75 |
|
30 |
S307424A |
шланг воздушный(3/8') |
2 |
N2X1X3/8(K44M) |
|
31 |
S307425A |
шланг воздушный(1/2') |
2 |
N2X1X1/2(K46E) |
|
32 |
S307426A |
шланг гидравлический |
1 |
M22X1.5PXL1900 |
|
33 |
S307427A |
труба |
1 |
D89.1XT2.4XL900 |
|
34 |
S308819A |
гайка |
24 |
M16 |
|
35 |
S308879A |
гайка |
16 |
M20 |
|
36 |
S303399A |
болт |
8 |
M20XP2.5XL650 |
