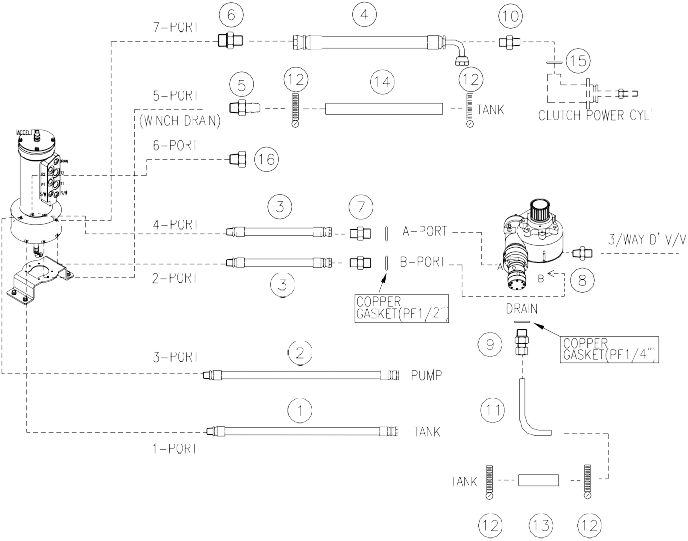

Dong Yang SS 1406 схема гидравлики аутригеров 2
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
S307599A |
шланг гидравлический |
1 |
PF3/4XPF3/4XL810 |
|
2 |
S306502A |
труба гидравлическая |
1 |
PT3/4XPF3/4XL1200 |
|
3 |
S307600A |
труба гидравлическая |
2 |
PT1/2XPF3/8XL1000 |
|
4 |
S307602A |
труба гидравлическая |
1 |
PF1/4XPF1/4XL1000 |
|
5 |
S302263A |
ниппель под шланг |
1 |
PT1/2XD11 |
|
6 |
S305134A |
адаптер |
1 |
PT3/8XPF1/4 |
|
7 |
7004278 |
адаптер |
2 |
PF1/2(G)XPF3/8(H) |
|
8 |
S302223A |
адаптер |
1 |
PT1/4XPF1/4(H) |
|
9 |
S305145A |
адаптер папа |
1 |
PF1/4(G)XD10(ZN) |
|
10 |
S305597A |
адаптер |
1 |
PF1/4XM10XP1 |
|
11 |
S305614A |
труба гидравлическая |
1 |
D10 |
|
12 |
7000002 |
хомут |
4 |
5416K |
|
13 |
S305619A |
шланг гидравлический |
1 |
D9.5xD16.2xL500 |
|
14 |
S307601A |
труба гидравлическая |
1 |
D9.5XD16.2XL1000 |
|
15 |
7003704 |
шайба медная |
1 |
M10 |
|
16 |
S307605A |
резьбовая шестигранная головка |
1 |
PT1/2(SPB-04R) |
