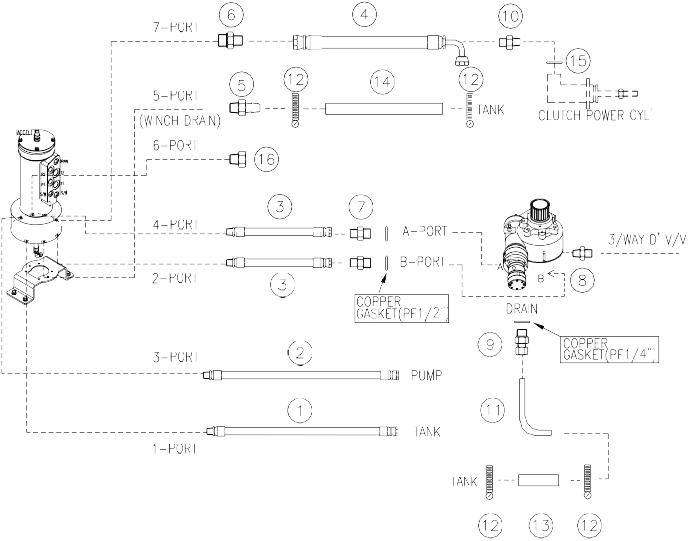

Dong Yang SS 1406 схема гидравлики аутригеров 3
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
7002628 |
кольцо |
16 |
1AP14 |
|
2 |
S302260A |
адаптер |
16 |
PF3/8XPF1/4 |
|
3 |
S307619A |
шланг гидравлический |
4 |
PF1/4-PF1/4X |
|
4 |
S303515A |
шланг гидравлический |
8 |
PF1/4XPF1/4XL1420 |
|
5 |
7002910 |
болт под шестигранник(ZN) |
4 |
M10XL40 |
|
6 |
S307620A |
шланг гидравлический |
1 |
PF1/4XPF1/4XL790 |
|
7 |
S307621A |
шланг гидравлический |
1 |
PF1/4XPF1/4XL840 |
|
8 |
S307622A |
шланг гидравлический |
2 |
PF1/4XPF1/4XL860 |
|
9 |
S307623A |
шланг гидравлический |
1 |
PF1/4XPF1/4XL870 |
|
10 |
S302223A |
адаптер |
8 |
PT1/4-PF1/4 |
|
11 |
S307624A |
шланг гидравлический |
4 |
PF1/4XPF1/4XL2100X1W |
|
12 |
S302215A |
подушка |
8 |
12X25XL46 |
|
13 |
S302217A |
крышка |
4 |
25XT4.5XL57 |
|
14 |
7003110 |
пружинная шайба |
4 |
M8 |
|
15 |
7002318 |
болт |
4 |
M8XL25 |
