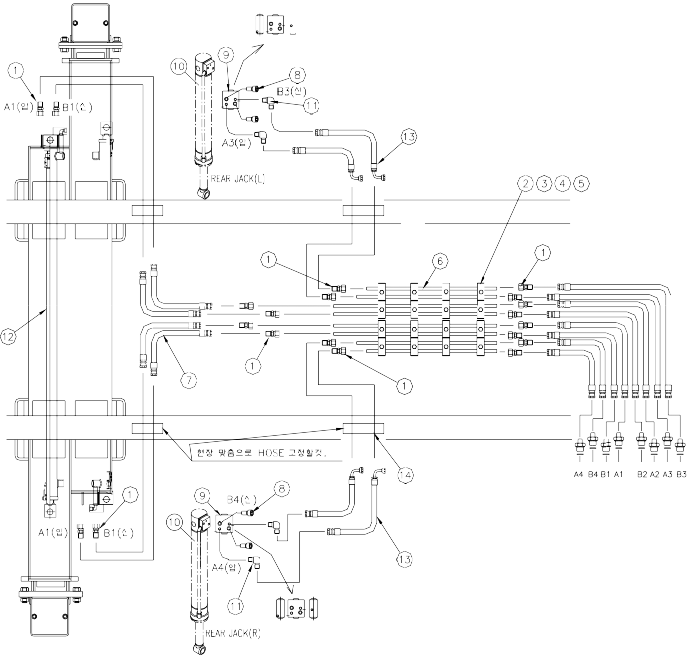

Dong Yang SS 1406 схема гидравлики аутригеров 4
| № | номер детали | описание | кол-во | характеристики |
|---|---|---|---|---|
|
1 |
S305128A |
адаптер для шланга |
20 |
PF1/4XD10(ZN)XL44.5 |
|
2 |
S303519A |
опора |
8 |
130X25XT9 |
|
3 |
7004175 |
зажим |
16 |
ADC12 |
|
4 |
7002318 |
адаптер 90° |
16 |
D10XPF1/4 |
|
5 |
7003110 |
пружинная шайба |
16 |
M8 |
|
6 |
S303517A |
труба гидравлическся |
8 |
D10XT1.5 |
|
7 |
S303516A |
шланг гидравлический |
4 |
PF1/4 |
|
8 |
7002877 |
болт(ZN) |
4 |
M8XL30 |
|
9 |
S305147A |
гидрозамок |
2 |
REAR |
|
10 |
S305149A |
цилиндр опускания аутригера |
2 |
D65XD35XST410 |
|
11 |
S302222A |
адаптер 90° |
4 |
PT1/4XPF1/4 |
|
12 |
S305151A |
цилиндр выдвижения аутригера |
2 |
D40XD25XST1100(RR) |
|
13 |
7004245 |
шланг гидравлический |
4 |
PF1/4XPF1/4XL2350 |
|
14 |
S300116A |
опора |
4 |
D90XL150 |
