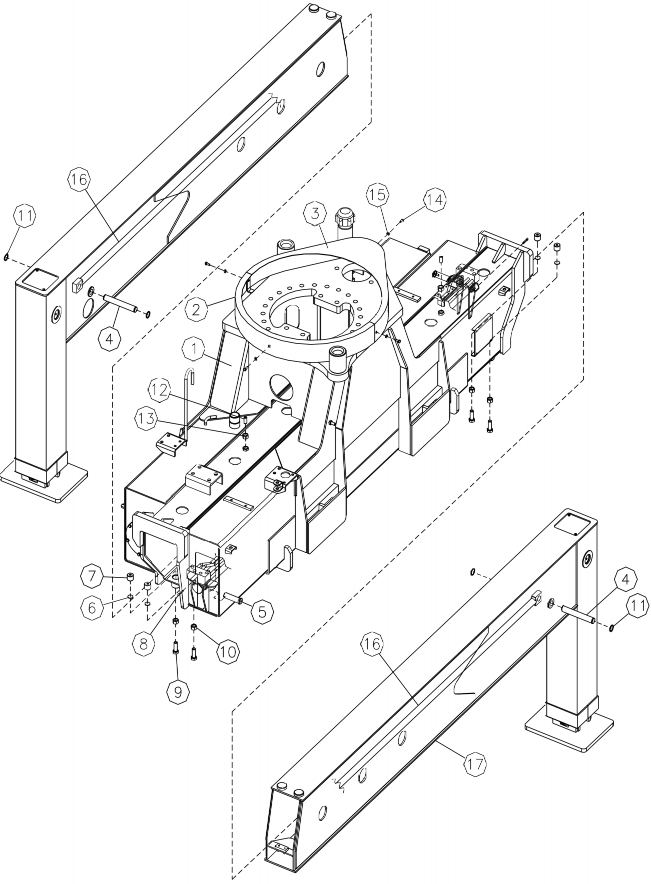

Dong Yang 1506 рама КМУ
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S203871A |
корпус в сборе | |||
|
2 |
S305582A |
крышка | Т1 | ||
|
3 |
S305585A |
крышка |
1 |
T1 |
|
|
4 |
S305522A |
штырь |
2 |
D22XL154 |
|
|
5 |
S305523A |
штырь |
2 |
D25XL75 |
|
|
6 |
7004659 |
пластина |
4 |
D21XT1.6 |
|
|
7 |
S305525A |
подушка |
4 |
D25XD21 |
|
|
8 |
7004252 |
шплинт |
2 |
D3XD20 |
|
|
9 |
7002379 |
болт |
4 |
M14XL50 |
|
|
10 |
7002523 |
гайка |
4 |
M14 |
|
|
11 |
7002680 |
стопорное кольцо |
4 |
STW-22 |
|
|
12 |
7002963 |
винт |
2 |
M20XL50(Zn) |
|
|
13 |
S308879A |
гайка |
2 |
M20 |
|
|
14 |
7002312 |
болт |
4 |
M8XL10 |
|
|
15 |
7003110 |
пружинная шайба |
4 |
M8 |
|
|
16 |
S307590A |
цилиндр выдвижения аутригера |
2 |
D40XD25XST1740 |
|
|
17_1 |
S203940A |
цилиндр выдвижения аутригера 5 тонн< |
2 |
L910XST490 |
|
|
17_2 |
S203943A |
цилиндр выдвижения аутригера 9.5 тонн |
2 |
L990XST560 |
опция |
| 17_3 | S204804A | цилиндр выдвижения аутригера 9.5 удлиненный | 2 | L1140XST560 | опция |
