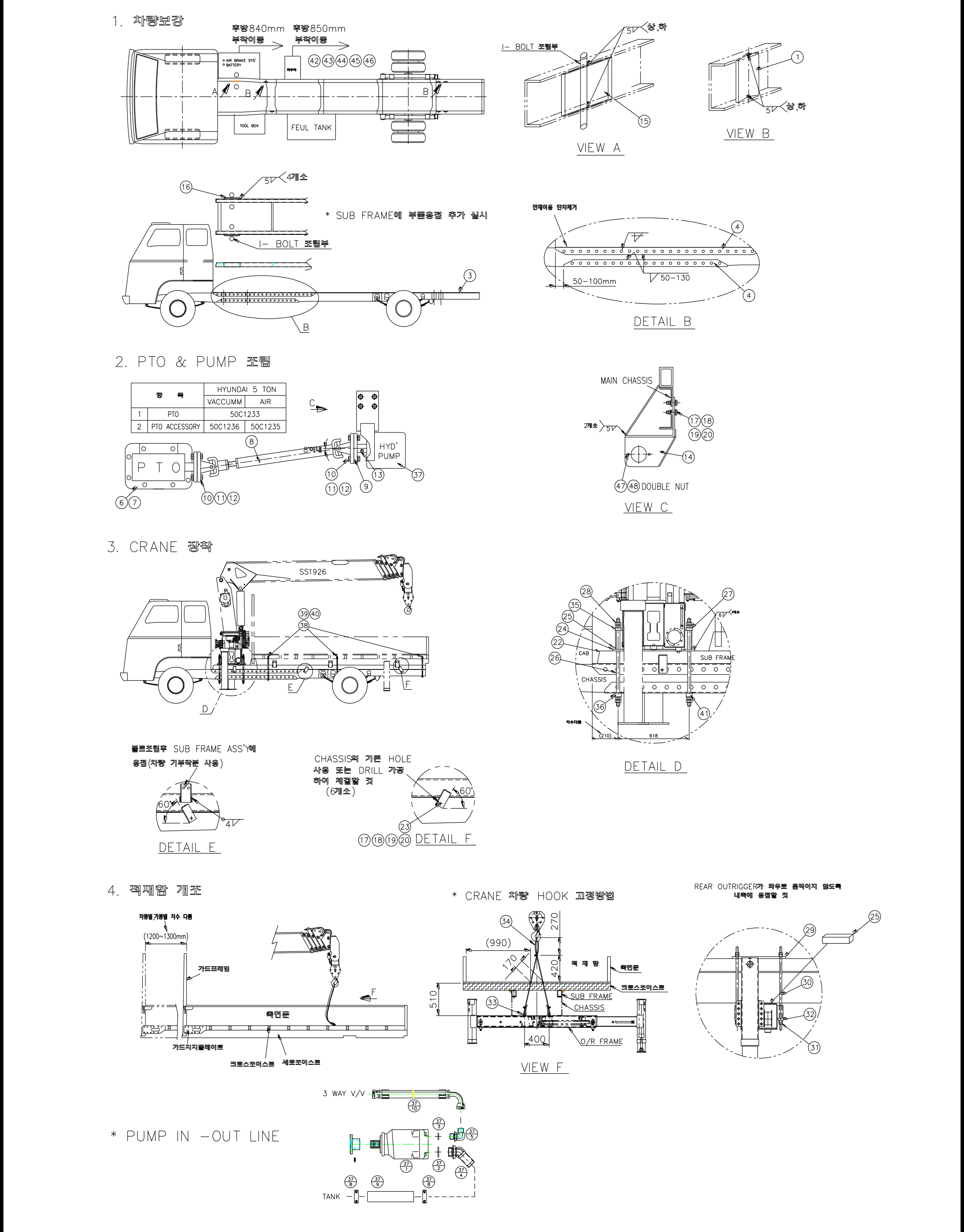

Dong Yang 2036 монтаж на шасси
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S303395A |
пластина |
1 |
T12XL1800 |
|
|
2 |
|||||
|
3 |
S900106A |
стержень |
8 |
75XT9 |
|
|
4 |
S303349A |
пластина усиливающая |
4 |
88X88XT8XL2350 |
|
|
5 |
|||||
|
6 |
S303366A |
отбор мощности |
1 |
в зависимости от модели |
|
|
7 |
S304145A |
раздатка |
1 |
в зависимости от модели |
|
|
S303368A |
раздатка |
1 |
в зависимости от модели автомобиля |
||
|
8 |
S303303A |
вал карданный привода насоса |
1 |
L820 |
|
|
9 |
S307418A |
фланец насоса (помпы) |
1 |
D86 |
|
|
10 |
7002211 |
болт (ZN) |
8 |
M8XL25-10.9 |
|
|
11 |
7003110 |
пружинная шайба |
8 |
M8 |
|
|
12 |
7002568 |
гайка (ZN) |
8 |
M8 |
|
|
13 |
7002952 |
винт |
1 |
M8xP1.25xL10 |
|
|
14 |
S303362A |
опора помпы |
1 |
||
|
15 |
S303417A |
пластина |
2 |
210X55XT36 |
|
|
16 |
S303418A |
пластина |
2 |
100X405XT6 |
|
|
17 |
7003112 |
пружинная шайба |
8 |
M12 |
|
|
18 |
7002570 |
гайка (ZN) |
12 |
M12 |
|
|
19 |
7002239 |
болт (ZN) |
8 |
M12XL5-10.90 |
|
|
20 |
7002535 |
гайка (ZN) |
10 |
M10 |
|
|
21 |
|||||
|
22 |
S200502A |
рама в сборе | |||
|
23 |
S303392A |
соединитель пластин |
6 |
T6X80X140 |
|
|
24 |
S303402A |
пластина |
4 |
75X120XT12 |
|
|
25 |
S303391A |
опора |
4 |
32X32X60 |
|
|
26 |
S303459A |
шпилька |
8 |
M27XP2XL690 |
|
|
27 |
S303405A |
шайба |
2 |
50X180XT12 |
|
|
28 |
S308888A |
гайка |
32 |
M27XP2.0 |
|
|
29 |
S303400A |
пластина |
2 |
T16X180X435 |
|
|
30 |
S303399A |
болт |
8 |
M20XP2.5XL650 |
|
|
31 |
7002549 |
гайка |
16 |
M20 |
|
|
32 |
S303411A |
шайба (низ) |
4 |
T16X42X180 |
|
|
33 |
S303489A |
пластина |
2 |
D12X100 |
|
|
34 |
SS201803A |
крюк (гак) |
1 |
||
|
35 |
S303432A |
шайба (верх) |
2 |
50X210XT12 |
|
|
36 |
S303433A |
шайба (в=низ) |
2 |
210X55XT36 |
|
|
37 |
S201938A |
помпа гидравлическая в сборе |
1 |
||
|
S201097A |
помпа гидравлическая в сборе |
1 |
|||
|
1) |
7002646 |
кольцо (O) |
1 |
1AG35 |
|
|
2) |
7002663 |
кольцо (O) |
1 |
1AP34 |
|
|
3) |
S303379A |
фланец всасывания |
1 |
||
|
4) |
S303380A |
пружинное кольцо |
2 |
||
|
5) |
7003111 |
пружинная шайба |
8 |
M10 |
|
|
6) |
7002905 |
винт под шестигранник |
8 |
M10XL35 |
|
|
7) |
S303457A |
хомут |
2 |
D60 |
|
|
8) |
S303376A |
шланг всасывания |
1 |
D38.1XD51.5X2000 |
|
|
9) |
S303381A |
шланг гидравлический |
1 |
1"XPF3/4XL2000 |
|
|
9) |
S309376A |
шланг гидравлический |
1 |
1"XPF3/4XL2000 |
|
|
10) |
S303382A |
кольцо пружинное |
2 |
1 1/4 |
|
|
38 |
S303396A |
болт |
6 |
M16XP2XL530 |
|
|
39 |
S300077A |
шайба (верх) |
6 |
180X44XT16 |
|
|
40 |
S308879A |
гайка |
24 |
M20 |
|
|
41 |
S303460A |
шайба |
2 |
180X55XT36 |
|
|
42 |
S307423A |
шайба |
3 |
N2X1X1/4(K45D) |
|
|
43 |
S307424A |
шайба |
2 |
N2X1X3/8(K44M) |
|
|
44 |
S307425A |
шланг воздушный (3/8) |
2 |
N2X1X1/2(K46E) |
|
|
45 |
S307426A |
шланг воздушный (3/8) |
1 |
M22X1.5PXL1900 |
|
|
46 |
S307427A |
труба |
1 |
D89.1XT2.4XL900 |
|
|
47 |
S308831A |
болт |
2 |
M14XL55-10.9 |
|
|
48 |
S308876A |
гайка |
4 |
M14 |
