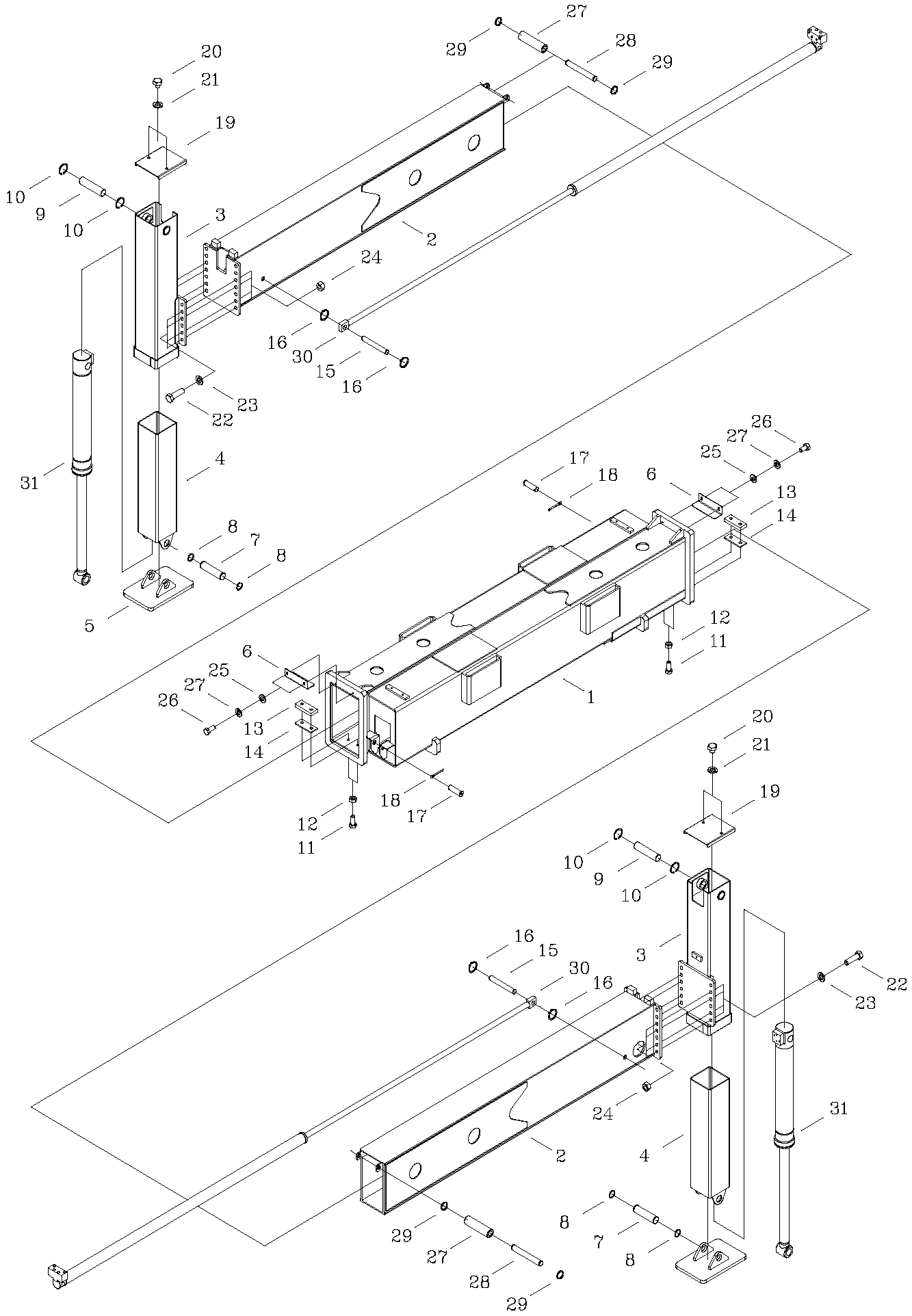

Dong Yang 2725 аутригеры
| № | номер детали | описание | кол-во | характеристики | |
|---|---|---|---|---|---|
|
1 |
S203574A |
внешний корпус аутригера выдвижения |
1 |
- |
|
|
2 |
S203563A |
внутренний корпус аутригера выдвижения |
2 |
- |
|
|
3 |
S203567A |
внешний корпус аутригера опускания |
2 |
- |
|
|
4 |
S203569A |
внутренний корпус аутригера опускания |
2 |
- |
|
|
5 |
S203571A |
лапа аутригера |
2 |
- |
|
|
6 |
S306884B |
пластина |
2 |
90X45XL150 |
|
|
7 |
S306864A |
палец |
2 |
D35XL137.8 |
|
|
8 |
7002693 |
стопорное кольцо |
4 |
ST W-35(ZN) |
|
|
9 |
S306865A |
палец |
2 |
D35XL148 |
|
|
10 |
7002715 |
стопорное кольцо |
4 |
RTW-35(ZN) |
|
|
11 |
7002235 |
болт (ZN) |
4 |
М1 2 ХLЗО/1 0 . 9 Т |
|
|
12 |
7002538 |
гайка |
4 |
М1 2/10.9Т |
|
|
13 |
S306242A |
пластина |
2 |
29Х89ХТ10 |
|
|
14 |
S306243A |
пластина |
2 |
29Х89ХТ1.6 |
|
|
15 |
S306869A |
палец |
2 |
D22XL164 |
|
|
16 |
7002680 |
стопорное кольцо |
4 |
STW-22(ZN) |
|
|
17 |
S305523A |
палец |
2 |
D25XL75 |
|
|
18 |
7002598 |
шплинт |
2 |
D5XL40 |
|
|
19 |
S306867A |
крышка |
2 |
190Х189ХТЗ.2 |
|
|
20 |
7002327 |
болт |
4 |
М1 0 XL1О/8 .8Т |
|
|
21 |
7003111 |
пружинная шайба |
4 |
М1 0 |
|
|
22 |
7002248 |
болт (ZN) |
16 |
М16XL55/ 1О.9Т |
|
|
23 |
7003101 |
пружинная шайба |
16 |
М16 |
|
|
24 |
S308819A |
гайка |
16 |
М16/10Т |
|
|
25 |
7003070 |
шайба |
4 |
М8 |
|
|
26 |
7002209 |
болт (ZI\I) |
4 |
M8XL16/10.9Т |
|
|
27 |
S306901A |
ролик |
2 |
D34XL126 |
|
|
28 |
S306902A |
палец |
2 |
D20XL154 |
|
|
29 |
7002678 |
стопорное кольцо |
4 |
STW-20(ZN) |
|
|
30 |
S306499A |
цилиндр выдвижения аутригера |
2 |
D40XD25XST1504 |
|
|
31 |
S306489A |
цилиндр опускания аутригера |
2 |
D75XD45XST510 |
